UA400
UA400
Takumi UA 系列高速五轴加工中心，采用 RAM 式结构设计，具备紧凑且高刚性的加工特性。UA 系列专为汽车及航空航天等市场中的小型及大型零件多轴加工而设计。

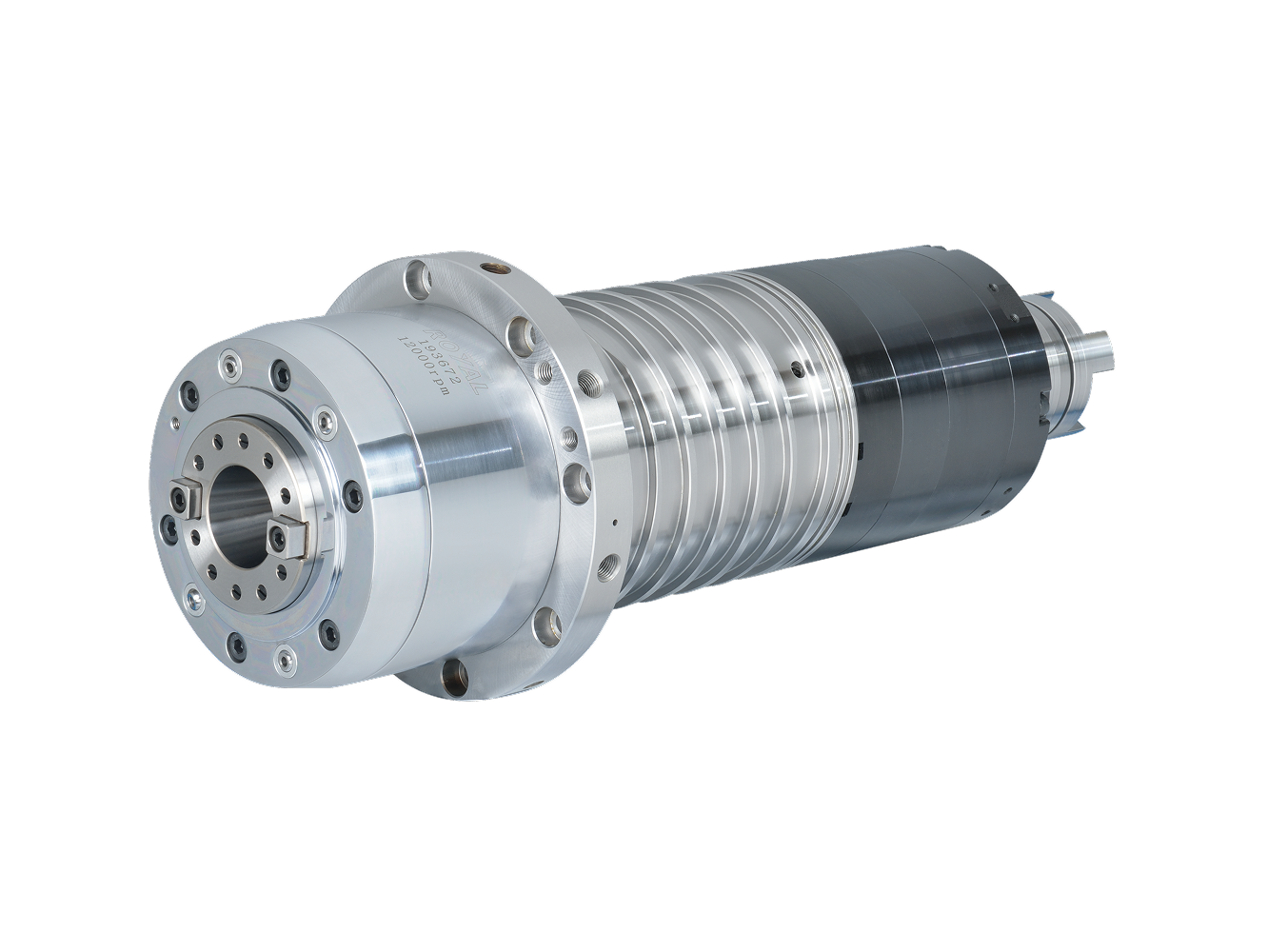

高速直驱主轴
高功率直驱主轴在高速旋转时可限制振动、噪音和功率损耗，以实现优异的零件表面处理。
有效的切屑排除解决方案
工作台的特殊结构设计提供轻松的切屑排除。UA400 工作台的特殊设计和冲洗冷却系统提供出色的切屑排除效果。

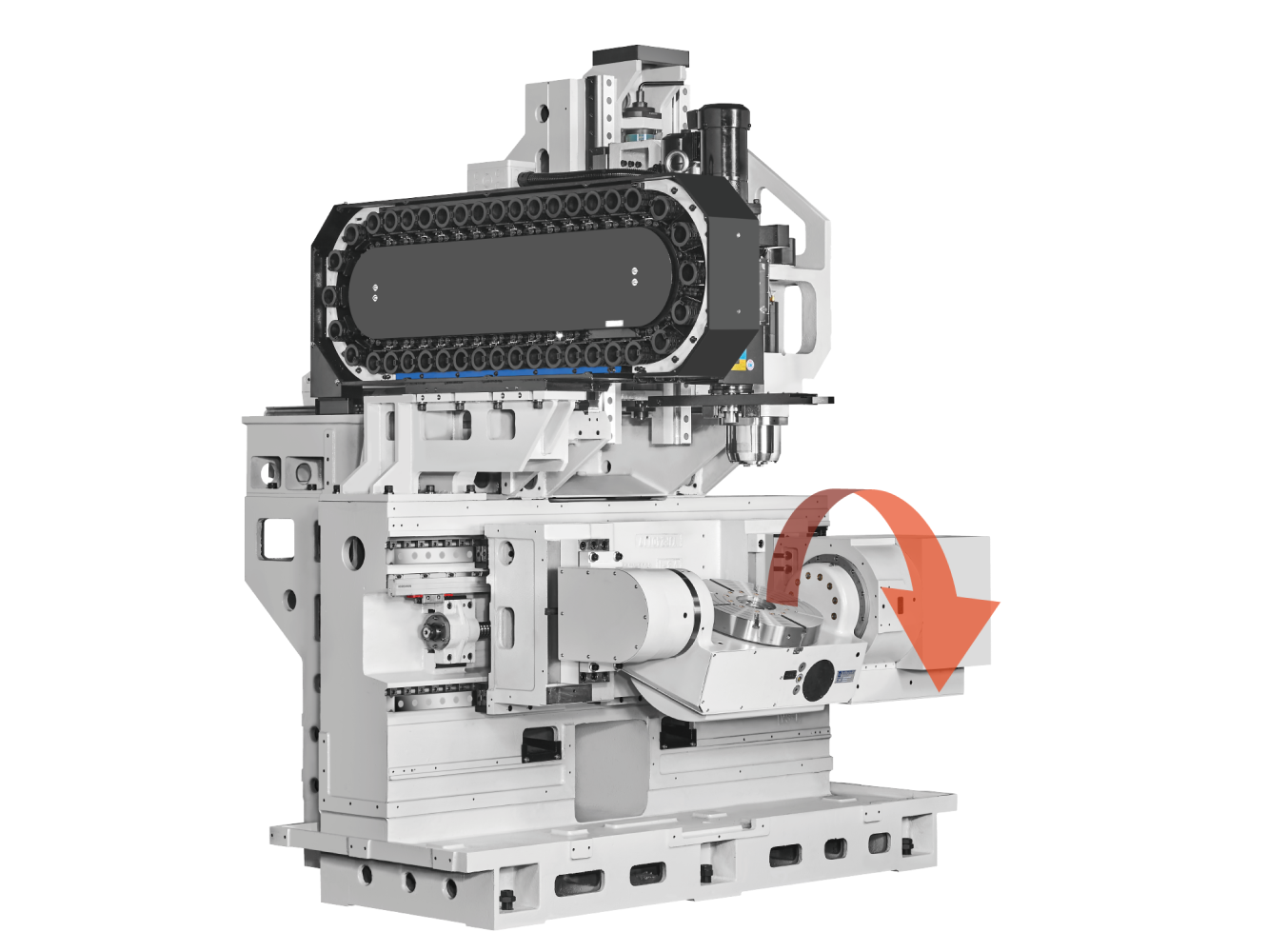

坚固且紧凑的旋转工作台

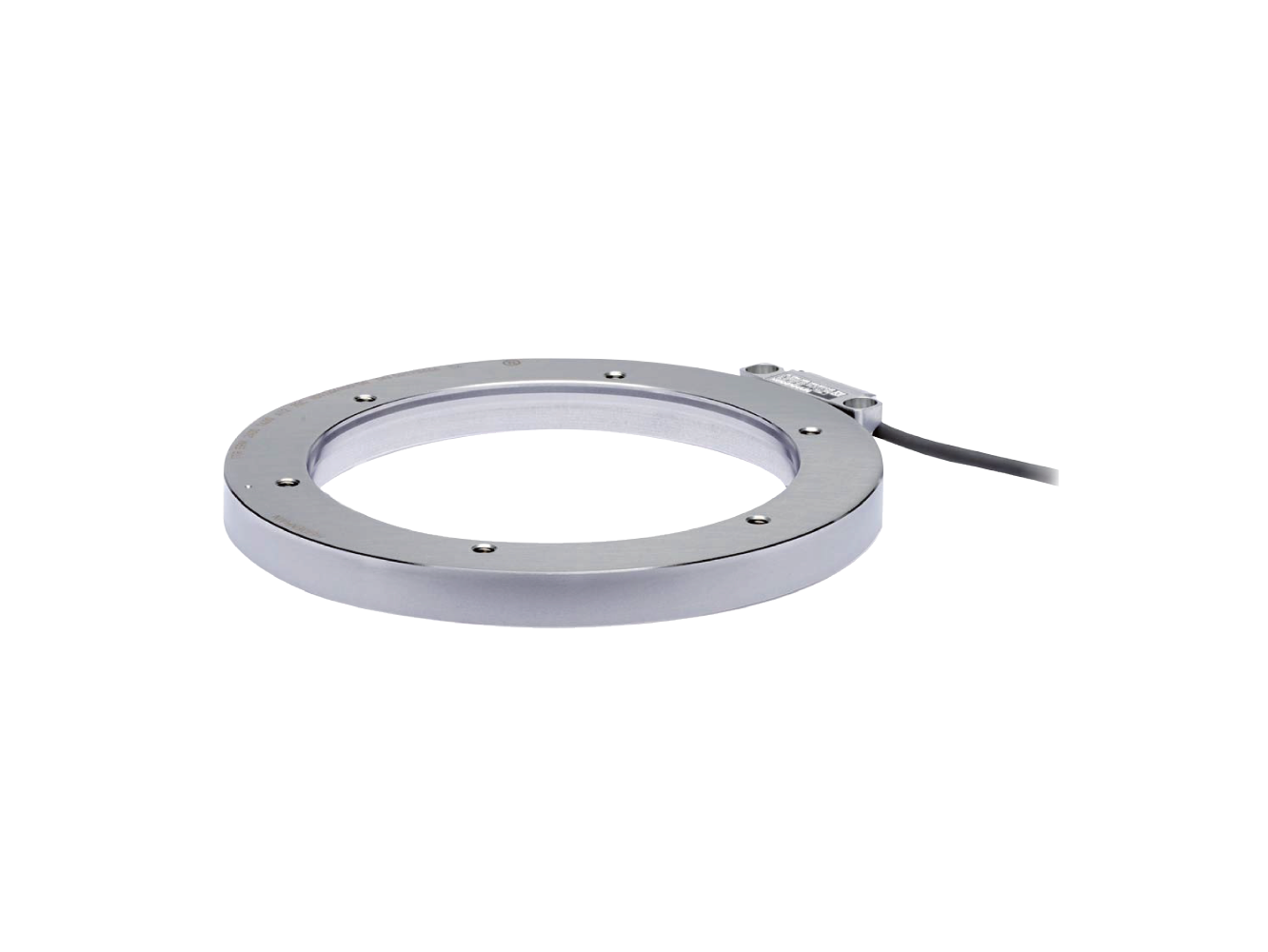

旋转工作台采用蜗轮传动，可实现更快的响应速度、更高的扭矩、出色的定位精度和更低的维护需求。A/C轴上安装的高精度旋转编码器确保高精度。
行程
| 项目 | UA400 |
|---|---|
| X轴 | 630 mm |
| Y轴 | 620 mm |
| Z轴 | 510 mm |
| 主轴端面至工作台距离 | 100-610 mm (直接驱动) |
工作台
| 项目 | UA400 |
|---|---|
| 尺寸 | Ø400 mm |
| 最大负载 | 200 kg (水平) / 150 kg(垂直) |
| T型槽 (宽度 × 数量 × 间距) | 12 x 8 x 45° mm |
主轴
| 项目 | UA400 |
|---|---|
| 主轴类型 | 直接驱动 |
| 主轴转速 | 15,000 rpm |
| 主轴马达功率 (连续/10分钟) | 7.5/15 kW |
| 主轴锥度 | BBT40 |
进给率
| 项目 | UA400 |
|---|---|
| X/Y/Z轴快速进给率 | 36 / 36 / 36 m/min |
| 切削进给率 | 1~12,000 mm/min |
自动换刀系统
| 项目 | UA400 |
|---|---|
| 刀库类型 | 链式 |
| 刀具数量 | 40 把 |
| 最大刀具重量 | 7 kg |
| 最大刀具长度 | 280 mm |
| 最大刀具直径 (相邻刀位空置) | 75 / 125 mm |
C轴
| 项目 | UA400 |
|---|---|
| 工作台直径 | Ø 400 mm |
| 旋转范围 | 360° |
| 定位精度 | ±5" |
| 旋转速度 | 756 Nm |
| 工作扭矩 | 22.2 rpm |
A轴
| 项目 | UA400 |
|---|---|
| 旋转范围 | -120° ~ +30° |
| 定位精度 | ±5" |
| 旋转速度 | 22.2 rpm |
| 工作扭矩 | 756 Nm |
空间与系统需求
| 项目 | UA400 |
|---|---|
| 控制器 | FANUC 0iMF-Plus (3+2轴加工) Heidenhain TNC7 (5轴同步) |
| 气压 | 6 kgf/cm2 |
| 电力消耗 | 60 KVA |
| 机器净重 | 9500 Kg |
| 最大占地面积 (宽 × 长 × 高) | 4,418 x 2,966 x 3,184 mm |
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF-Plus 控制器（3+2轴加工） |
| 2 | HEIDENHAIN TNC7 控制器（5轴同步加工） |
| 3 | 15,000转/分，BBT40，直接驱动主轴 |
| 4 | 40T，机械臂式刀库 |
| 5 | 主轴冷却系统 |
| 6 | 主轴油气润滑装置 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统 |
| 9 | 主轴锥孔吹气 |
| 10 | 全封闭防护罩 |
| 11 | 清洗枪和气枪 |
| 12 | 冷却液箱和冷却液冲洗系统 |
| 13 | 工作灯 |
| 14 | 三色信号灯 |
| 15 | 空调 |
| 16 | 旋转A/C轴编码器 |
| 17 | 地基垫和螺栓套件 |
| 18 | 手动脉冲产生器 |
| 19 | 操作手册、PLC和电路图 |
| 20 | RS232、RJ45接口 |
| 21 | 刮板式排屑机 |
| 22 | 工具套件 |
| 编号 | 选配配件 |
|---|---|
| 1 | 线性光学尺（X/Y/Z） |
| 2 | 主轴内冷却系统（30/70巴） |
| 3 | 油雾切削装置 |
| 4 | 油雾收集器 |
| 5 | 自动刀具长度测量系统 |
| 6 | 自动工件测量系统 |
| 7 | 变压器 |
| 8 | 主轴热补偿 |
| 9 | CE安全标准 |
