PV66、PV1052

PV 系列强调高刚性、可靠性与生产力，在表面加工质量与稳定精度方面均有卓越表现。PV 系列结合了最高的材料去除率与最佳的动态性能，能够应对各种应用需求的多样工件。

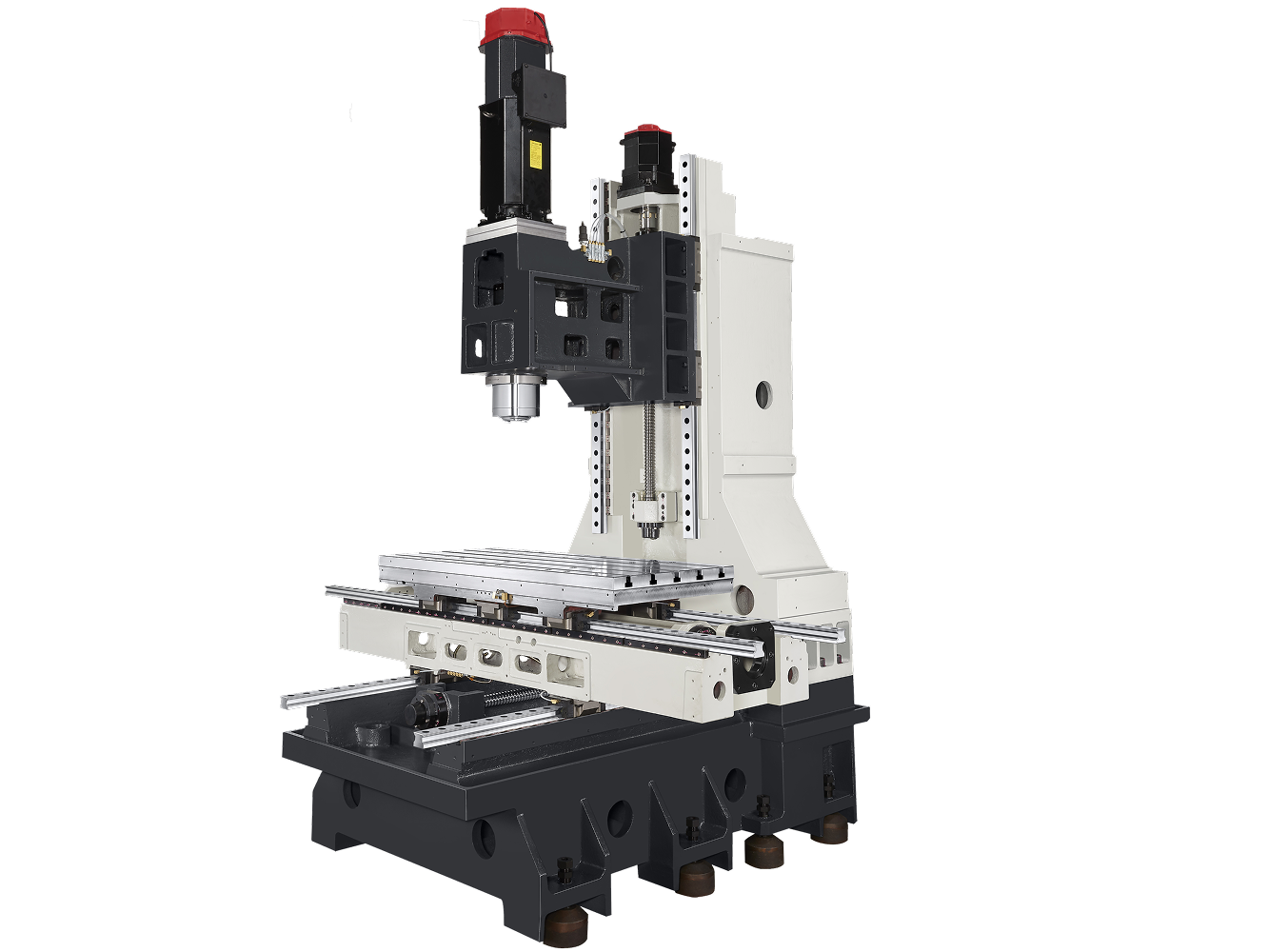

高刚性结构

床身、立柱、鞍座等主要铸件均采用 Meehanite 级铸铁制成，并通过热处理消除内部应力，确保最佳的结构稳定性和定位精度。

PV 系列通过从设计阶段就使用有限元素分析，实现了高刚性和最佳机器结构。

手工刮研

通过手工刮研接触点确保精度。接触面包括立柱与底座组件、主轴筒与主轴壳体、滚珠螺杆轴承座与轴承保持器以及工作台与线性导轨滑块和马达座。

手工刮研使关键组件的配合面更佳，并能在更长时间内提供一致的结果。

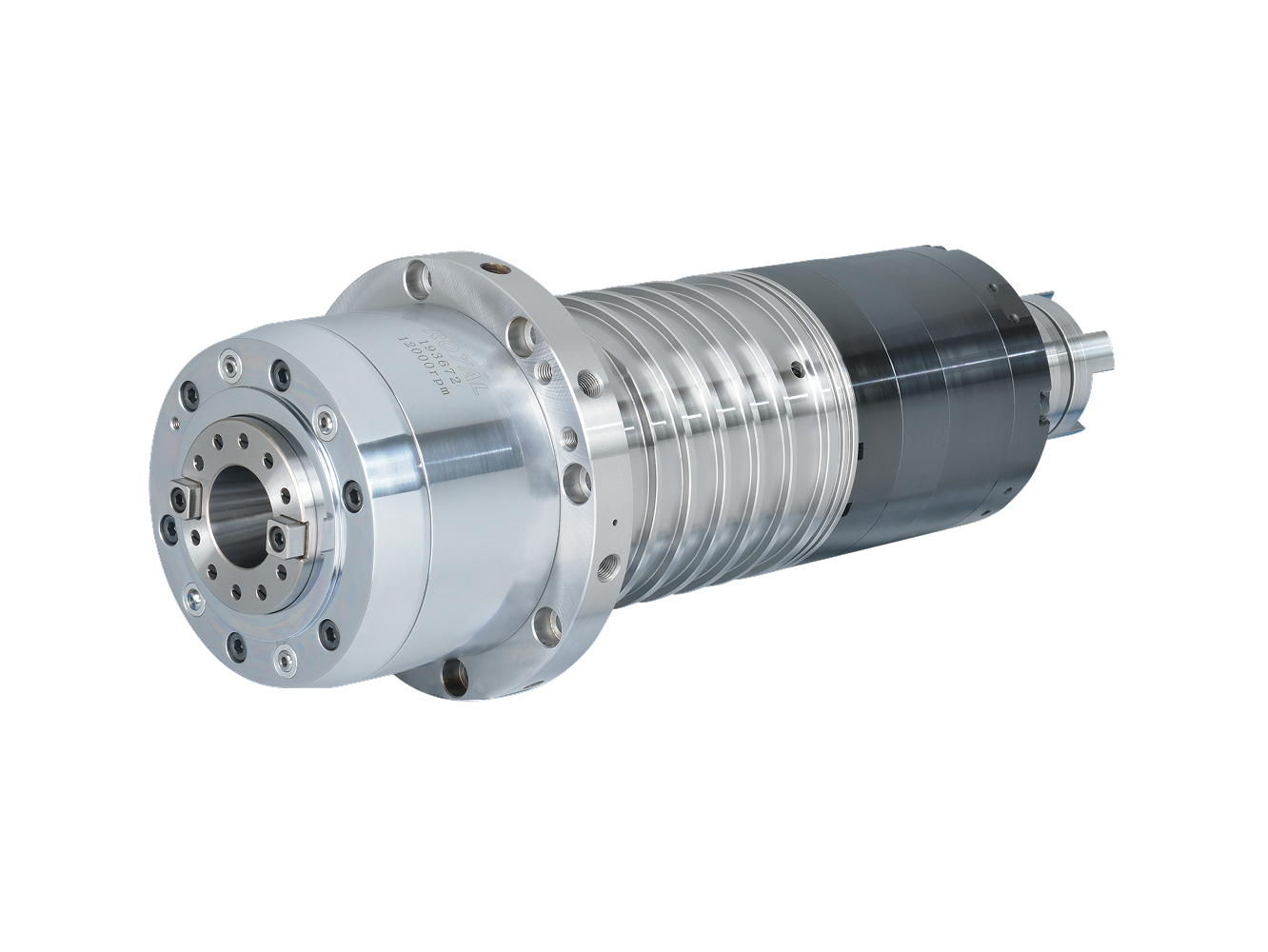

高速直驱主轴

大功率直驱主轴在高转速运转时限制振动、噪音和功率损耗，以实现优异的零件表面光洁度。

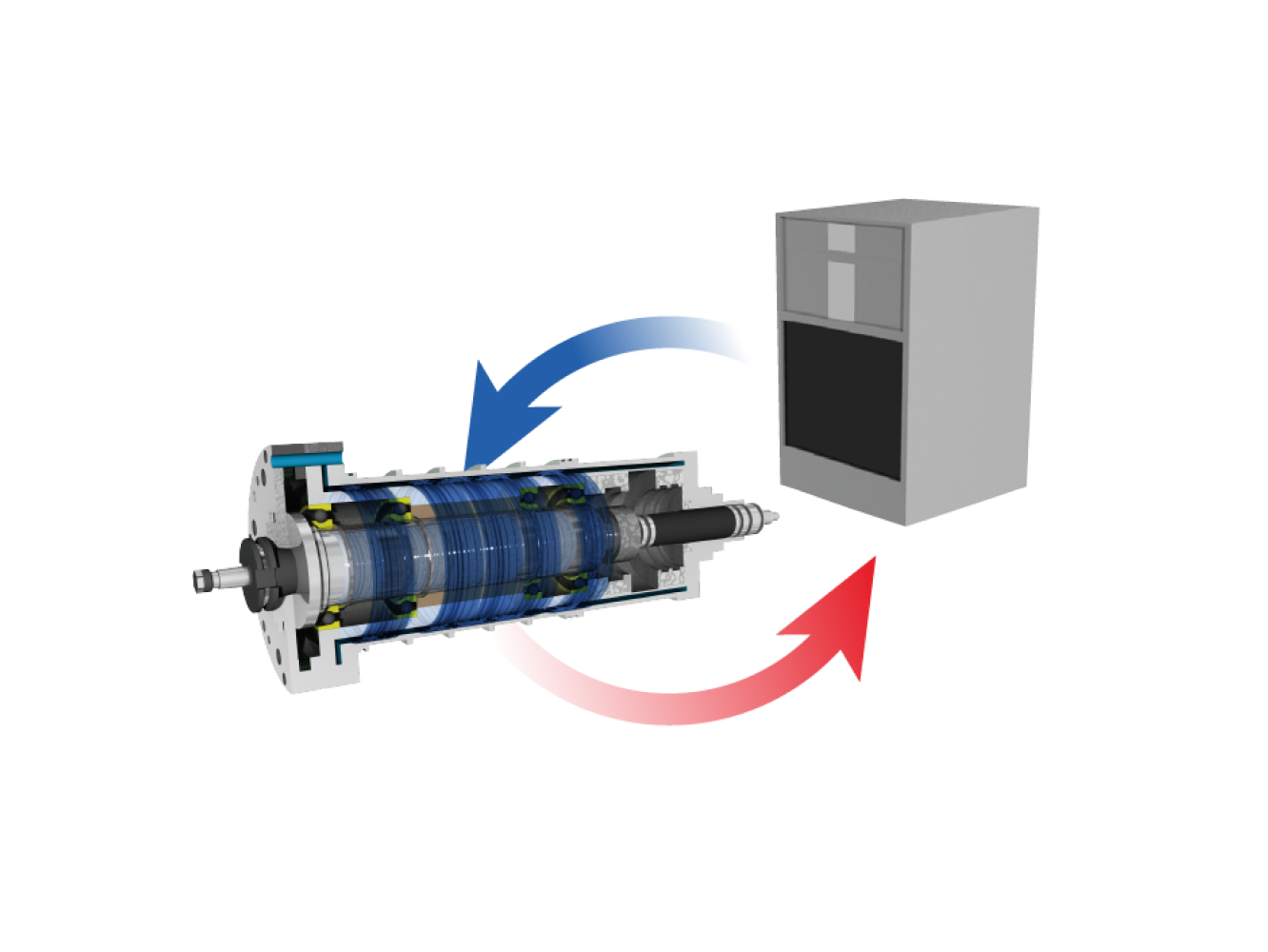

稳定主轴冷却循环

主轴温度通过油冷却器持续控制。我们的测试结果证明，循环油的温度被控制在特定变化范围内，这最大限度地减少了高速连续运行时的热位移。

行程

项目	单位	PV66	PV1052
X轴	mm	660	1060
Y轴	mm	406	520
Z轴	mm	508	610
主轴端面至工作台距离	mm	102 – 610	115 – 725

工作台

项目	单位	PV66	PV1052
尺寸	mm	762 × 406	1160 × 520
最大工作台负载	kg	500	650
T型槽（宽度 × 间距 × 数量）	mm	18 × 100 × 3	18 × 100 × 5

主轴

项目	单位	PV66	PV1052
主轴类型	-	直結式	直結式
主轴转速	rpm	12 000	12 000
主轴马达功率（连续/30分钟）	kW	7.5 / 15	7.5 / 15
主轴锥度	-	BBT40	BBT40

进给率

项目	单位	PV66	PV1052
快速移动（X / Y / Z）	m/min	38 / 38 / 32	32 / 32 / 32
切削进给率	mm/min	12 000	12 000
马达功率（X / Y / Z）	kW	1.8 / 1.8 / 2.5	1.4 / 2.5 / 2.5

自动换刀系统

项目	单位	PV66	PV1052
换刀系统类型	-	刀臂式	刀臂式
刀库容量	支	20	24
最大刀具直径 / 相邻空位	mm	75 / 120	80 / 125
最大刀具长度	mm	240	300
最大刀具重量	kg	7	7
刀具柄部	-	—	BBT40

空间与系统需求

项目	单位	PV66	PV1052
气压	kgf/cm²	6	6
电力消耗	kVA	25	30
机器净重	kg	2 818	6 200
