HMX 系列超越您的所有期望，具备高速、高性能及极致生产力。
HMX630
HMX630

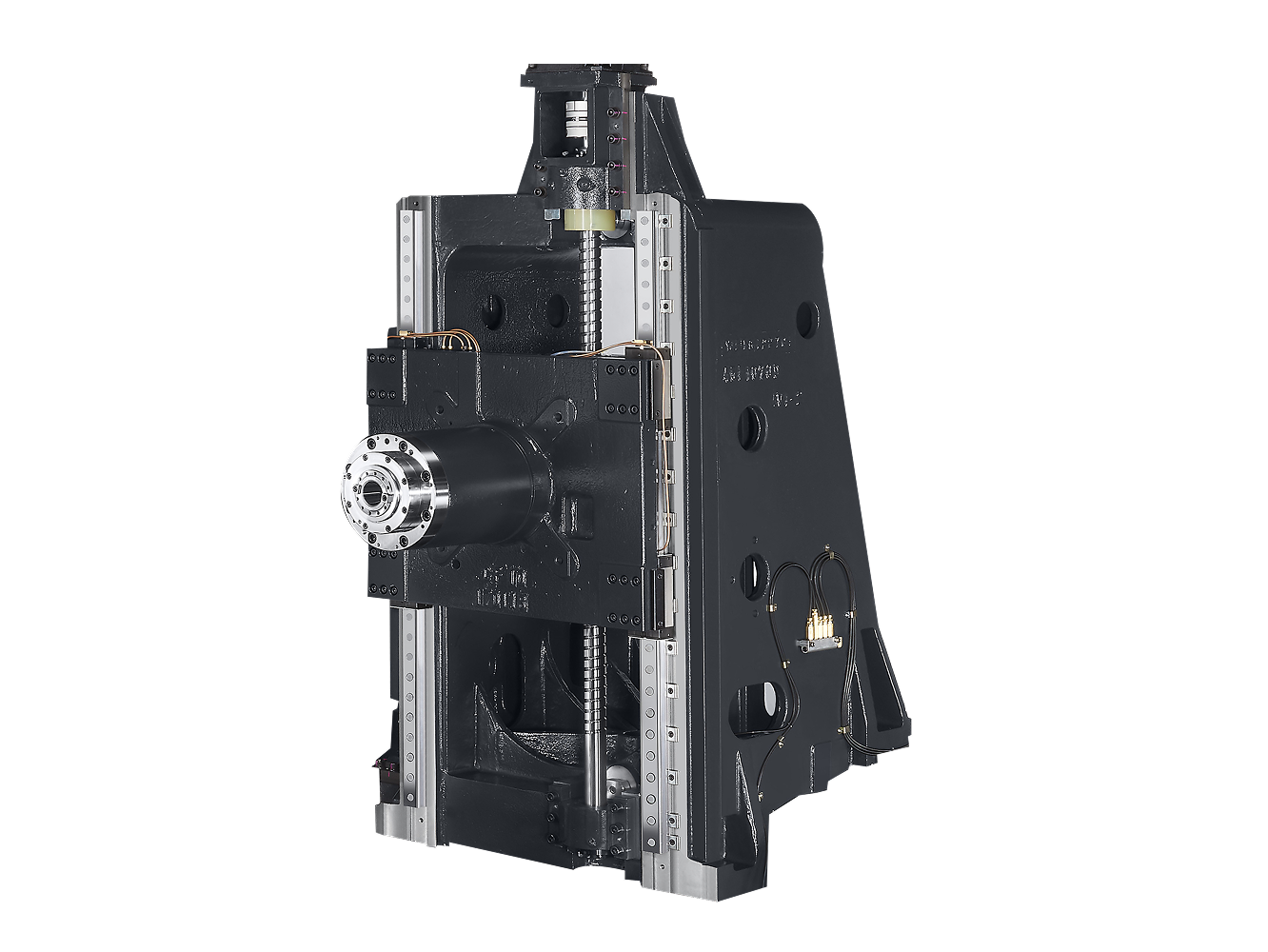

双壁式机柱
机柱采用双壁式对称设计，可消除热变形。在长时间运作时仍能保持几何精度。

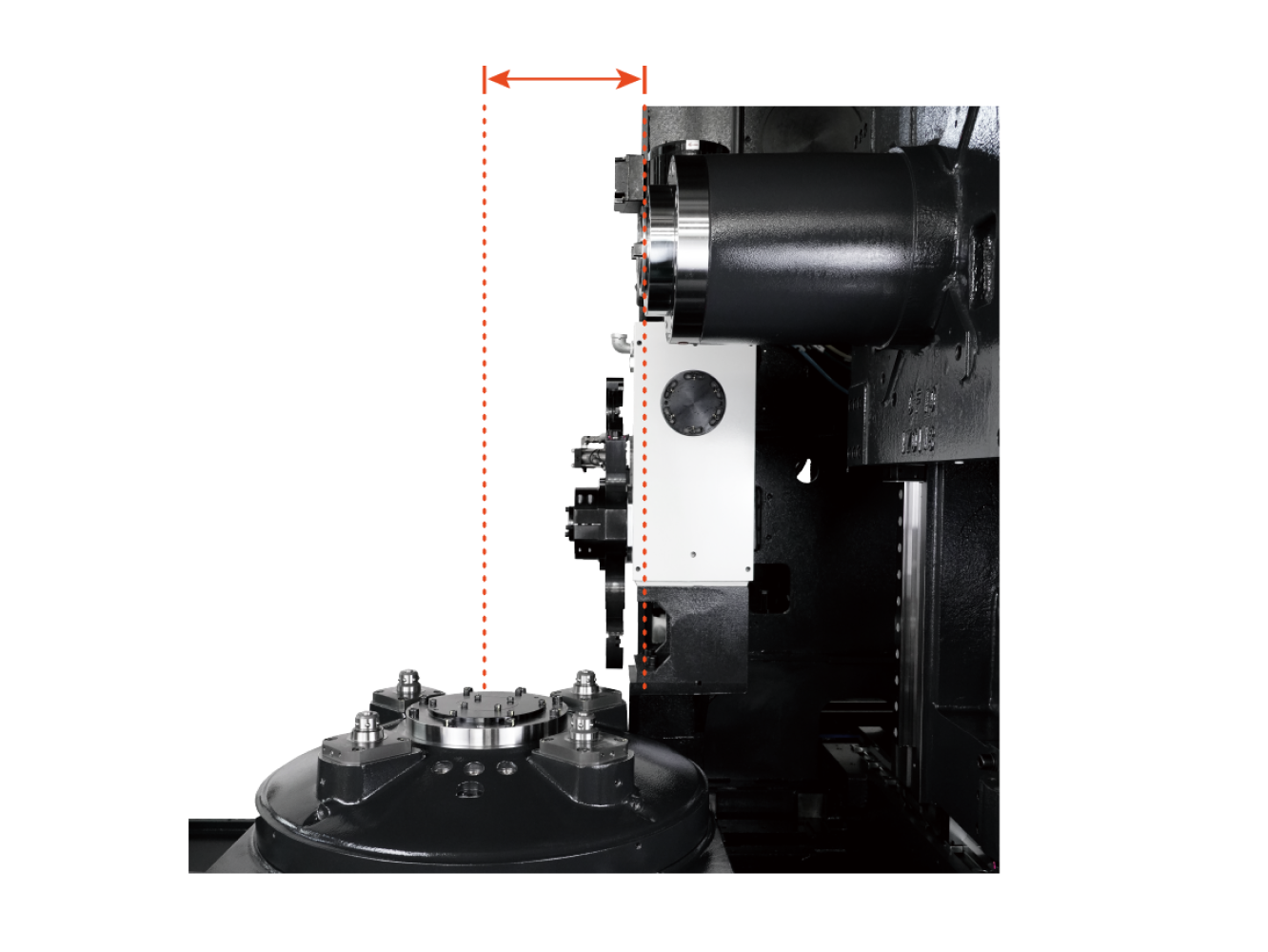

短刀具刚性切削
主轴鼻端至工作台中心的距离最小化至100mm。
通过此设计，可提高重切削时的刀具刚性。此外，高速切削时的Z轴位移也将最小化。
高精度工作台夹持系统
通过4个锥形定位达到3μm的重复精度。系统配备空气吹扫功能，可清除定位面的切屑。
此外，工作台夹持系统配备空气传感器，确保工作台安全固定且精确定位。
行程
| 项目 | 单位 | HMX630 |
|---|---|---|
| X轴 | mm | 1050 |
| Y轴 | mm | 900 |
| Z轴 | mm | 1020 |
| 主轴鼻端至工作台中心 | mm | 80-980 |
工作台
| 项目 | 单位 | HMX630 |
|---|---|---|
| 工作台尺寸 | mm | 630 × 630 |
| 工作台承载重量 | kg | 1200 |
| 配置 | mm | M16 × 25L, P=125 |
| 最小分度角度 [选配] | ° | 1° [0.001°] |
| 分度速度 [选配] | ° | 2.0 s/90° [1.1 s/90°] |
| B轴夹持扭矩 | Nm | 49,000 |
| 工作台夹持系统 | - | 机械锁定 |
| 工作台夹持力 | 16 kN × 4锥 |
主轴
| 项目 | 单位 | HMX630 |
|---|---|---|
| 主轴转速 | rpm | 20 ~ 10,000 |
| 主轴额定扭矩 | Nm | 600 (15 % ED) / 420 (15 min) |
| 主轴加减速 | sec | 5.5 |
| 主轴锥度 | - | ISO 7/24 NT 50 |
| 主轴中心出水 | MPa | 3 |
进给率
| 项目 | 单位 | HMX630 |
|---|---|---|
| 快速移动（X/Y/Z） | m/min | 50 / 50 / 50 |
| 切削进给率 | m/min | 1 ~ 50 |
| 工作台旋转速度 | rpm | Parkson 16.6 / Tsudakoma 22.2 |
| 导轨（X/Y/Z） | - | 滚柱导轨 |
| 加速度（X/Y/Z） | - | 0.7G / 1.0G / 0.9G |
| 滚珠螺杆尺寸 | mm | Ø50 |
自动换刀系统
| 项目 | 单位 | HMX630 |
|---|---|---|
| 拉刀杆型式 [选配] | - | BBT50 [CAT50] |
| 刀具数量 [选配] | - | 60 |
| 最大刀具直径 （相邻刀套满/空） | mm | Ø115 / 300 |
| 最大刀具长度 | mm | 600 |
| 最大刀具重量 | kg | 25 |
| 刀具选择系统 | - | 随机 |
| 刀具交换时间 | sec | 2.5 [3.5, 重刀] |
| 切屑到切屑时间 | sec | 5.8 [6.8, 重刀] |
自动交换工作台
| 项目 | 单位 | HMX630 |
|---|---|---|
| 工作台数量 [选配] | - | 2 [6] |
| 工作台交换系统 | - | 旋转式 |
| 工作台交换旋转时间 | sec | 15 |
马达
| 项目 | 单位 | HMX630 |
|---|---|---|
| 主轴马达（连续/最大） | kW | 45 / 37 |
| 进给轴马达（X/Y/Z/B） | kW | 5.5 / 5.0 / 5.5 / 4.0 |
| 润滑泵马达 | W | 18 |
| 主轴冷却泵 | kW | 1.62 |
| 主轴中心出水泵 | kW | 2.03 |
| 顶部冲洗冷却泵 | kW | 2.35 |
| 液压泵 | kW | 2.23 |
| 主轴油冷却器 | kW | 5.4 |
供给
| 项目 | 单位 | HMX630 |
|---|---|---|
| 电压 | V | 200 ~ 230 |
| 电力供应 | kVA | 70 |
| 气压 | MPa | 0.6 |
| 空气流量 | L/min | 660 |
油箱
| 项目 | 单位 | HMX630 |
|---|---|---|
| 液压单元油箱 | L | 60 |
| 润滑单元油箱 | L | 3 |
| 冷却液油箱 | L | 1,000 |
尺寸
| 项目 | 单位 | HMX630 |
|---|---|---|
| 机器尺寸（长 × 宽 × 高） | mm | 6,877 × 4,105 × 3,364 |
| 机器重量 | kg | 18,200 |
| 編號 | 標準附件 |
|---|---|
| 1 | FANUC 0iMF Plus 控制器 |
| 2 | 10000转/分，BBT50，内置主轴 |
| 3 | 60把刀具 |
| 4 | 2个自动托盘交换器 |
| 5 | 主轴贯穿冷却液 30bar |
| 6 | 主轴空气吹扫 |
| 7 | 主轴油冷却器 |
| 8 | 主轴热补偿 |
| 9 | 切削空气吹扫 |
| 10 | 冷却液喷淋（14个喷嘴） |
| 11 | 双螺旋排屑器 |
| 12 | 冷却液箱 |
| 13 | 全封闭式切屑防护 |
| 14 | 3轴伸缩式导轨防护罩 |
| 15 | 三色信号灯 |
| 16 | 密封式电气柜 |
| 17 | 电气柜热交换器 |
| 18 | 冷却液液位检测 |
| 19 | 操作手册 |
| 20 | 安全门 |
| 21 | 油水分离器 |
| 22 | 水平调整块和螺丝 |
| 23 | 维护工具 |
| 24 | 使用手册 |
| 編號 | 選配附件 |
|---|---|
| 1 | FANUC 31iMB 控制器 |
| 2 | 8000转/分，内置主轴 |
| 3 | 120把刀具 |
| 4 | 6个自动托盘交换器 |
| 5 | 主轴贯穿冷却液 70bar |
| 6 | 冷却液箱冷却器 |
| 7 | 切屑输送机 |
| 8 | 切屑收集车 |
| 9 | 线性光学尺 |
| 10 | 电气柜热交换器空调 |
| 11 | 刀具破损检测 |
| 12 | 工件测量 |
| 13 | 刀具测量 |
| 14 | 油雾收集器 |
| 15 | 夹具用液压悬臂 |
| 16 | 夹具用液压托盘贯穿 |
| 17 | 装载区自动托盘分度 |
| 18 | 托盘池 |
| 19 | 矩阵式刀具库 |
| 20 | 4+1轴加工 |
| 21 | 安全光幕 |
| 22 | 视窗旋转器 |
| 23 | 节能功能 |
| 24 | CE认证 EN ISO 13849-1 |
