H22S、H22T、H27S、H32S、H32T、H42S
H22S、H22T、H27S、H32S、H32T、H42S
匠泽H系列加工中心以高动态性能与高精度设计著称，体现在表面加工质量优异及稳定的一致精度上。

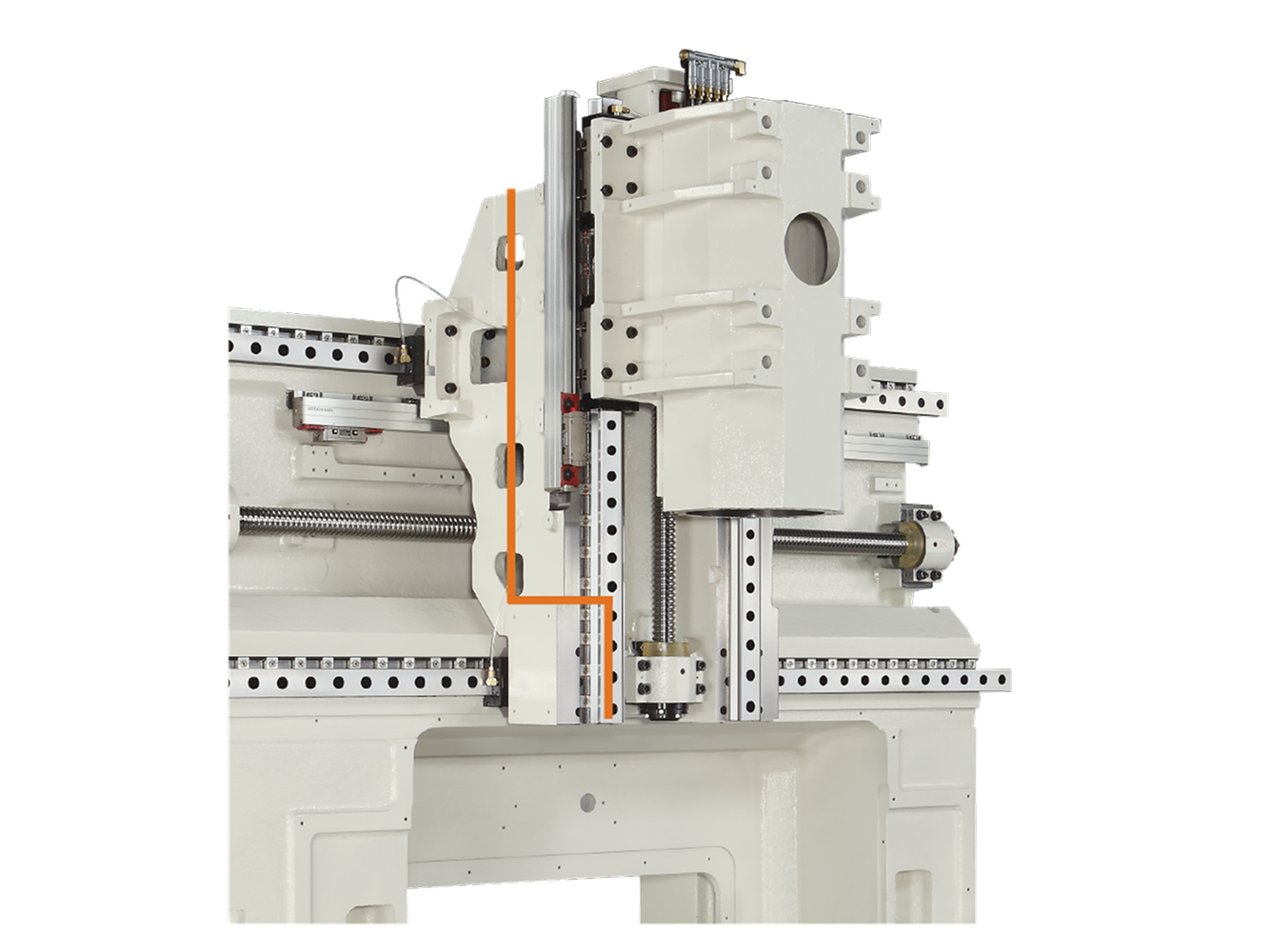

阶梯式线轨设计
横樑箱型结构设计，搭配阶梯式线轨配置，缩短刀具接触点
与横樑间的距离。大跨距鞍座，提供主轴更稳固的支撑效果
，大幅增加切削刚性，确保高速加工下完美的成品品质。
与横樑间的距离。大跨距鞍座，提供主轴更稳固的支撑效果
，大幅增加切削刚性，确保高速加工下完美的成品品质。

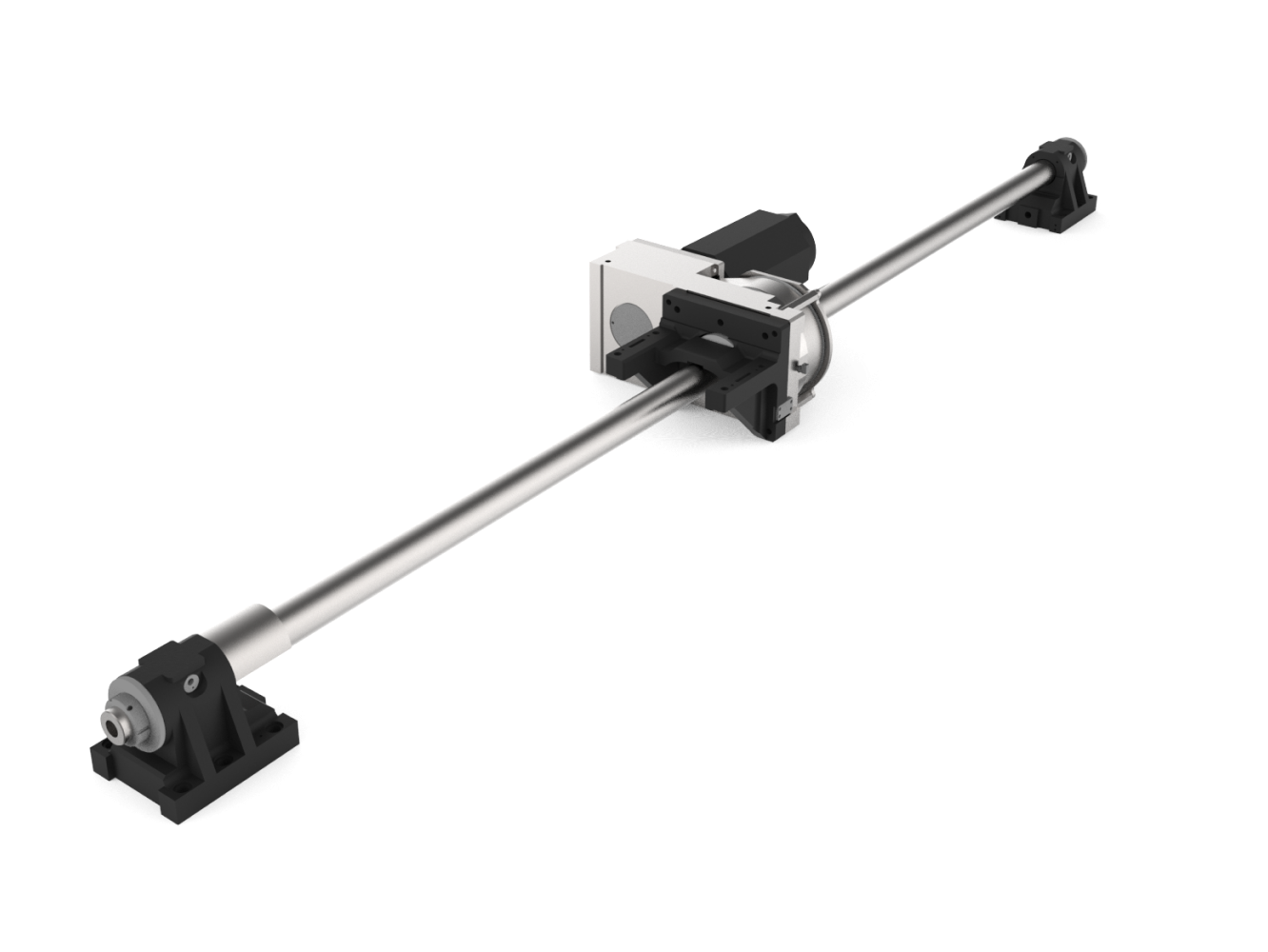

高刚性、高进给动螺帽传动设计
螺杆固定，没有螺杆旋转时的惯性力，因此在高
负载下，能维持高速与高轴向刚性。
负载下，能维持高速与高轴向刚性。

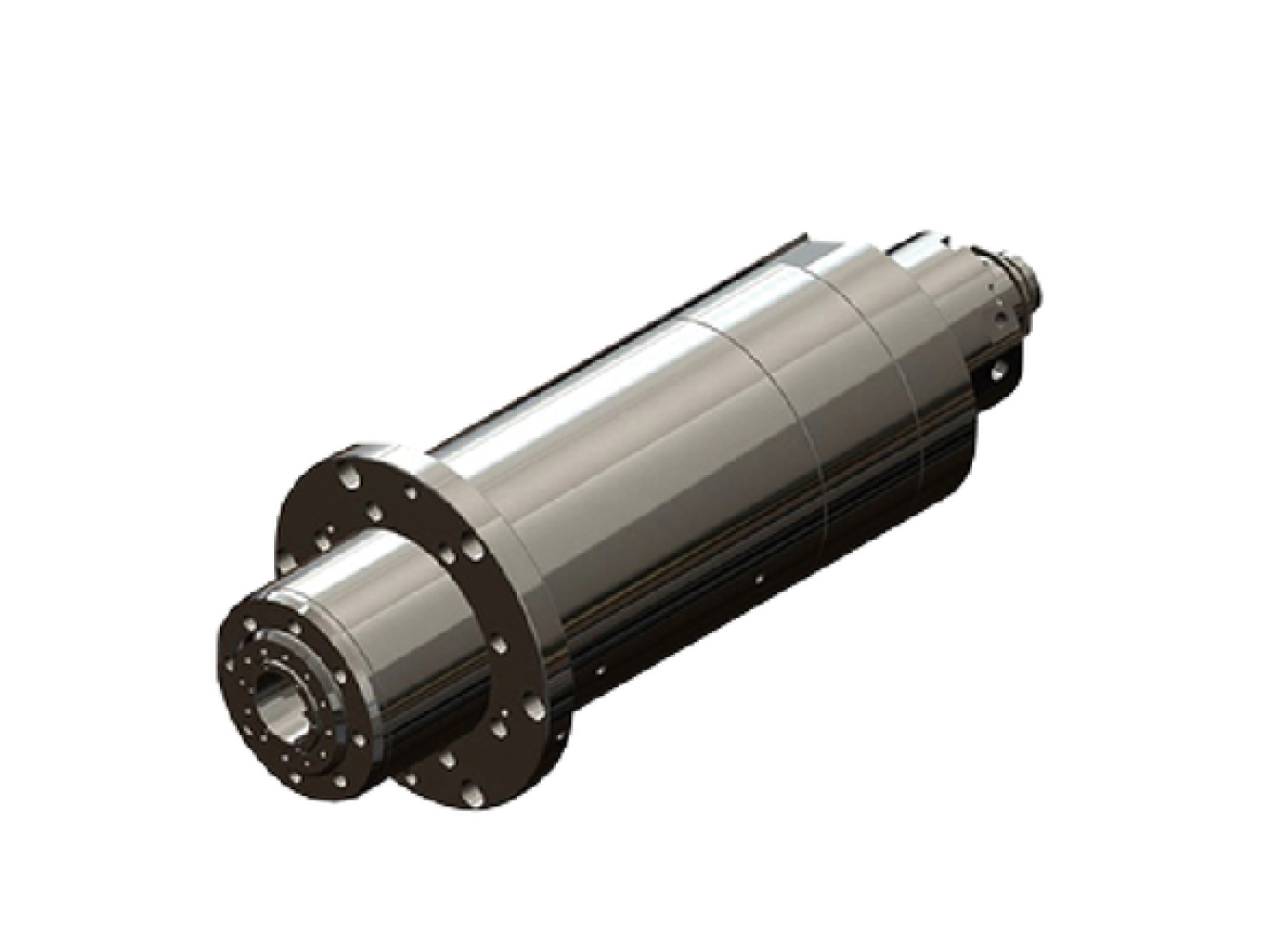

高速内藏式主轴
高功率内藏式主轴在高转速下限制振动、噪音和功率损耗，以实现优异的零件表面光洁度。螺旋冷却通道设计可最大限度地减少热变形，并能在长时间循环中保持精度。

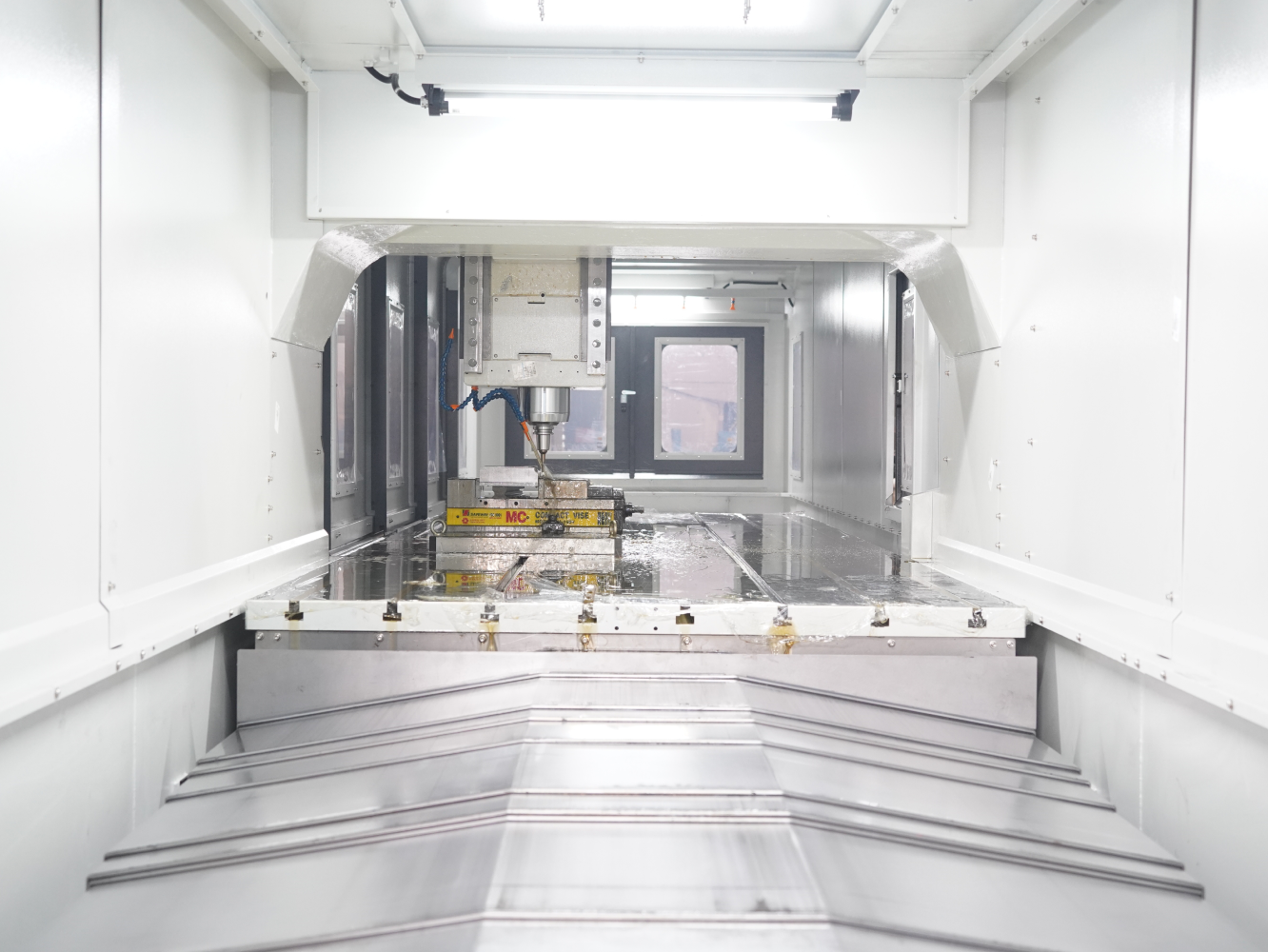

后冲排削系统
斜面底盘搭配底座两侧后冲水系统，可快速清除切
削屑，减少切削屑残留。
削屑，减少切削屑残留。
行程
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| X轴 | mm | 2200 | 2200 | 2700 | 3200 | 3200 | 4200 |
| Y轴 | mm | 1600 | 2200 | 1600 | 1600 | 2200 | 1600 |
| Z轴 | mm | 800 | 800 | 800 | 800 | 800 | 800 |
主轴端面至工作台距离 | mm | 150-950 | 150-950 | 150-950 | 150-950 | 150-950 | 150-950 |
立柱间距 | mm | 1750 | 2350 | 1750 | 1750 | 2350 | 1750 |
工作台
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| 尺寸 | mm | 2400 x 1600 | 2400 x 2100 | 2860 x 1600 | 3320 x 1600 | 3320 x 2100 | 4240 x 1600 |
| 最大载重 | kg | 8000 | 8000 | 7500 | 8500 | 8500 | 9000 |
T型槽（宽度 x 间距 x 数量） | mm | 22 x 200 x 8 | 22 x 200 x 10 | 22 x 200 x 8 | 22 x 200 x 8 | 22 x 200 x 10 | 22 x 200 x 8 |
主轴
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| 主轴类型 | - | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 |
| 主轴转速 | rpm | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 |
马达功率（连续 /S3-25%(Fanuc控制) | kW | 22 / 35 | 22 / 35 | 22 / 35 | 22 / 35 | 22 / 35 | 22 / 35 |
| 主轴锥度 | - | BBT50 | BBT50 | BBT50 | BBT50 | BBT50 | BBT50 |
进给率
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| 快速移动（X / Y / Z） | m/min | 20 / 20 / 20 | 20 / 16 / 20 | 16 / 20 / 20 | 16 / 20 / 20 | 16 / 16 / 20 | 20 / 20 / 20 |
| 马达功率（X / Y / Z） | kW | 9.0 / 9.0 / 6.0 | 9.0 / 9.0 / 6.0 | 9.0 / 9.0 / 6.0 | 9.0 / 9.0 / 6.0 | 9.0 / 9.0 / 6.0 | 9.0 / 9.0 / 6.0 |
自动换刀系统
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| 换刀系统类型 | - | 无臂式 | 无臂式 | 无臂式 | 无臂式 | 无臂式 | 无臂式 |
| 刀库容量 | 支 | 20 | 20 | 20 | 20 | 20 | 20 |
最大刀具直径/相邻刀位空位 | mm | 105 / 150 | 105 / 150 | 105 / 150 | 105 / 150 | 105 / 150 | 105 / 150 |
| 最大刀具长度 | mm | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 | 7 | 7 | 7 |
| 刀具柄部 | - | BBT50 | BBT50 | BBT50 | BBT50 | BBT50 | BBT50 |
| 拉刀螺杆 | - | MAS 1 | MAS 1 | MAS 1 | MAS 1 | MAS 1 | MAS 1 |
空间与系统需求
| 项目 | 单位 | H22S | H22T | H27S | H32S | H32T | H42S |
|---|---|---|---|---|---|---|---|
| 气压 | kgf/cm² | 6 | 6 | 6 | 6 | 6 | 6 |
电力消耗 | kVA | 75 | 75 | 75 | 75 | 75 | 75 |
| 机器净重 | kg | 27000 | 31000 | 29000 | 33000 | 37000 | 40000 |
| 最大占地面积（宽 x 长 x 高） | mm | 4860 x 6740 x 3950 | 5460 x 6740 x 3950 | - | 4860 x 8310 x 3950 | 5460 x 8310 x 3950 | 4860 x 10310 x 3950 |
H22S
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus, Type0, 15" 控制器 |
| 2 | 12000转/分, BBT50, 直驱式主轴 |
| 3 | 20T, BBT0, 无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 3轴绝对式编码器马达 |
| 10 | 全封闭式防护罩 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 清洗枪和气枪 |
| 14 | 油水分离器 |
| 15 | 冷却液箱和冷却液冲洗系统 |
| 16 | 钢带式排屑机 |
| 17 | 手动脉冲产生器（MPG） |
| 18 | 以太网络和RS-232C接口 |
| 19 | 电气柜空调 |
| 20 | 工具包 |
| 21 | 地脚螺栓、调平块和螺栓 |
| 22 | 操作手册 |
| 23 | 一年机器保固（主轴保固依主轴制造商规定） |
| 24 | 控制器保固（控制器保固依控制器制造商规定） |
| 编号 | 选配配件 |
|---|---|
| 1 | HEIDENHAIN TNC7, 24" 控制器 |
| 2 | Siemens One 控制器 |
| 3 | 15000转/分, BBT40, 直驱式主轴 |
| 4 | 24000转/分, HSK63A, 内藏式主轴（IBAG） |
| 5 | 30/32/48T, 有臂式刀库 |
| 6 | 主轴内冷却（30/70巴） |
| 7 | 主轴热补偿系统(PT-100) |
| 8 | 滚珠螺杆冷却系统 |
| 9 | 油雾装置 |
| 10 | 油雾收集器 |
| 11 | 线性光学尺（3轴） |
| 12 | 工件测量系统 |
| 13 | 刀具长度测量系统 |
| 14 | 刮板式排屑机 |
| 15 | 变压器 |
| 16 | CE认证（仅限CE区域） |
H22T
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus, Type0, 15" 控制器 |
| 2 | 12000转/分, BBT50, 直驱式主轴 |
| 3 | 20T, BBT0, 无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 3轴绝对式编码器马达 |
| 10 | 全封闭式防护罩 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 清洗枪和气枪 |
| 14 | 油水分离器 |
| 15 | 冷却液箱和冷却液冲洗系统 |
| 16 | 钢带式排屑机 |
| 17 | 手动脉冲产生器（MPG） |
| 18 | 以太网络和RS-232C接口 |
| 19 | 电气柜空调 |
| 20 | 工具包 |
| 21 | 地脚螺栓、调平块和螺栓 |
| 22 | 操作手册 |
| 23 | 一年机器保固（主轴保固依主轴制造商规定） |
| 24 | 控制器保固（控制器保固依控制器制造商规定） |
| 编号 | 选配配件 |
|---|---|
| 1 | HEIDENHAIN TNC7, 24" 控制器 |
| 2 | Siemens One 控制器 |
| 3 | 15000转/分, BBT40, 直驱式主轴 |
| 4 | 30/32/48T, 有臂式刀库 |
| 5 | 主轴内冷却（30/70巴） |
| 6 | 主轴热补偿系统(PT-100) |
| 7 | 滚珠螺杆冷却系统 |
| 8 | 油雾装置 |
| 9 | 油雾收集器 |
| 10 | 线性光学尺（3轴） |
| 11 | 工件测量系统 |
| 12 | 刀具长度测量系统 |
| 13 | 刮板式排屑机 |
| 14 | 变压器 |
| 15 | CE认证（仅限CE区域） |
H32S
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus, Type0, 15" 控制器 |
| 2 | 12000转/分, BBT50, 直驱式主轴 |
| 3 | 20T, BBT0, 无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 3轴绝对式编码器马达 |
| 10 | 全封闭式防护罩 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 清洗枪和气枪 |
| 14 | 油水分离器 |
| 15 | 冷却液箱和冷却液冲洗系统 |
| 16 | 钢带式排屑机 |
| 17 | 手动脉冲产生器（MPG） |
| 18 | 以太网络和RS-232C接口 |
| 19 | 电气柜空调 |
| 20 | 工具包 |
| 21 | 地脚螺栓、调平块和螺栓 |
| 22 | 操作手册 |
| 23 | 一年机器保固（主轴保固依主轴制造商规定） |
| 24 | 控制器保固（控制器保固依控制器制造商规定） |
| 编号 | 选配配件 |
|---|---|
| 1 | HEIDENHAIN TNC7, 24" 控制器 |
| 2 | Siemens One 控制器 |
| 3 | 15000转/分, BBT40, 直驱式主轴 |
| 4 | 30/32/48T, 有臂式刀库 |
| 5 | 主轴内冷却（30/70巴） |
| 6 | 主轴热补偿系统(PT-100) |
| 7 | 滚珠螺杆冷却系统 |
| 8 | 油雾装置 |
| 9 | 油雾收集器 |
| 10 | 线性光学尺（3轴） |
| 11 | 工件测量系统 |
| 12 | 刀具长度测量系统 |
| 13 | 刮板式排屑机 |
| 14 | 变压器 |
| 15 | CE认证（仅限CE区域） |
H32T
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus, Type0, 15" 控制器 |
| 2 | 12000转/分, BBT50, 直驱式主轴 |
| 3 | 20T, BBT0, 无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 3轴绝对式编码器马达 |
| 10 | 全封闭式防护罩 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 清洗枪和气枪 |
| 14 | 油水分离器 |
| 15 | 冷却液箱和冷却液冲洗系统 |
| 16 | 钢带式排屑机 |
| 17 | 手动脉冲产生器（MPG） |
| 18 | 以太网络和RS-232C接口 |
| 19 | 电气柜空调 |
| 20 | 工具包 |
| 21 | 地脚螺栓、调平块和螺栓 |
| 22 | 操作手册 |
| 23 | 一年机器保固（主轴保固依主轴制造商规定） |
| 24 | 控制器保固（控制器保固依控制器制造商规定） |
| 编号 | 选配配件 |
|---|---|
| 1 | HEIDENHAIN TNC7, 24" 控制器 |
| 2 | Siemens One 控制器 |
| 3 | 15000转/分, BBT40, 直驱式主轴 |
| 4 | 30/32/48T, 有臂式刀库 |
| 5 | 主轴内冷却（30/70巴） |
| 6 | 主轴热补偿系统(PT-100) |
| 7 | 滚珠螺杆冷却系统 |
| 8 | 油雾装置 |
| 9 | 油雾收集器 |
| 10 | 线性光学尺（3轴） |
| 11 | 工件测量系统 |
| 12 | 刀具长度测量系统 |
| 13 | 刮板式排屑机 |
| 14 | 变压器 |
| 15 | CE认证（仅限CE区域） |
