UVC600
UVC600
Takumi UVC600 五轴加工中心，专为中大型零件的高精度精加工而设计，适用于动态模具、航空航天及汽车等领域。坚固的一体成型床身为 UVC600 提供优异的支撑。悬臂式工作台稳固地嵌入机身框架侧面，不仅提升机床刚性，还创造了更多机床内部空间。

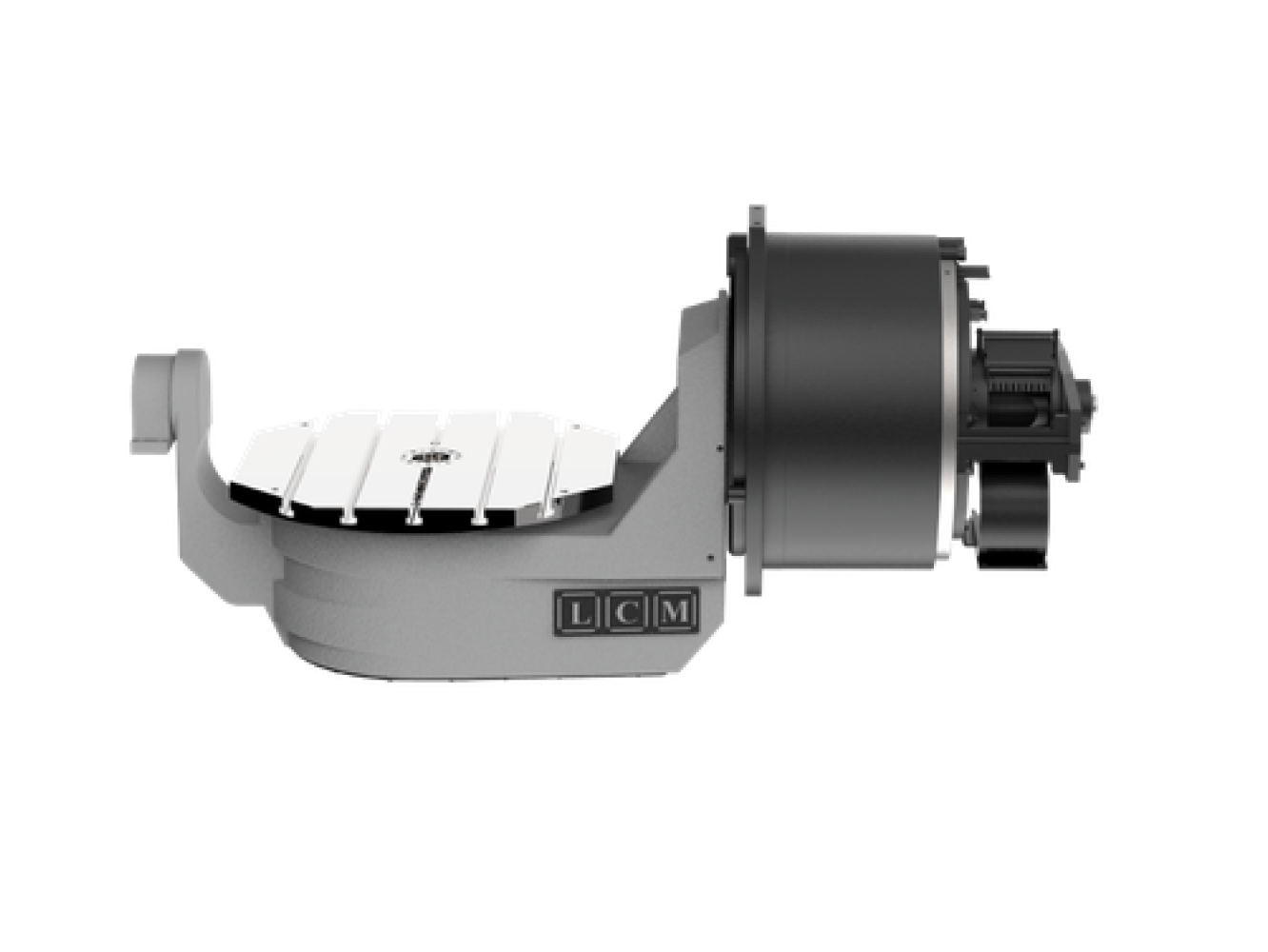

高性能 DDM 悬臂式工作台
悬臂式工作台采用整体式直接驱动马达（DDM），而非齿轮驱动，可提供更快的响应速度、更高的扭矩、出色的定位精度和更低的维护成本。悬臂式工作台由直接驱动马达（DDM）驱动，其运动可以 100% 从马达传递，提供高速、高扭矩和零背隙。

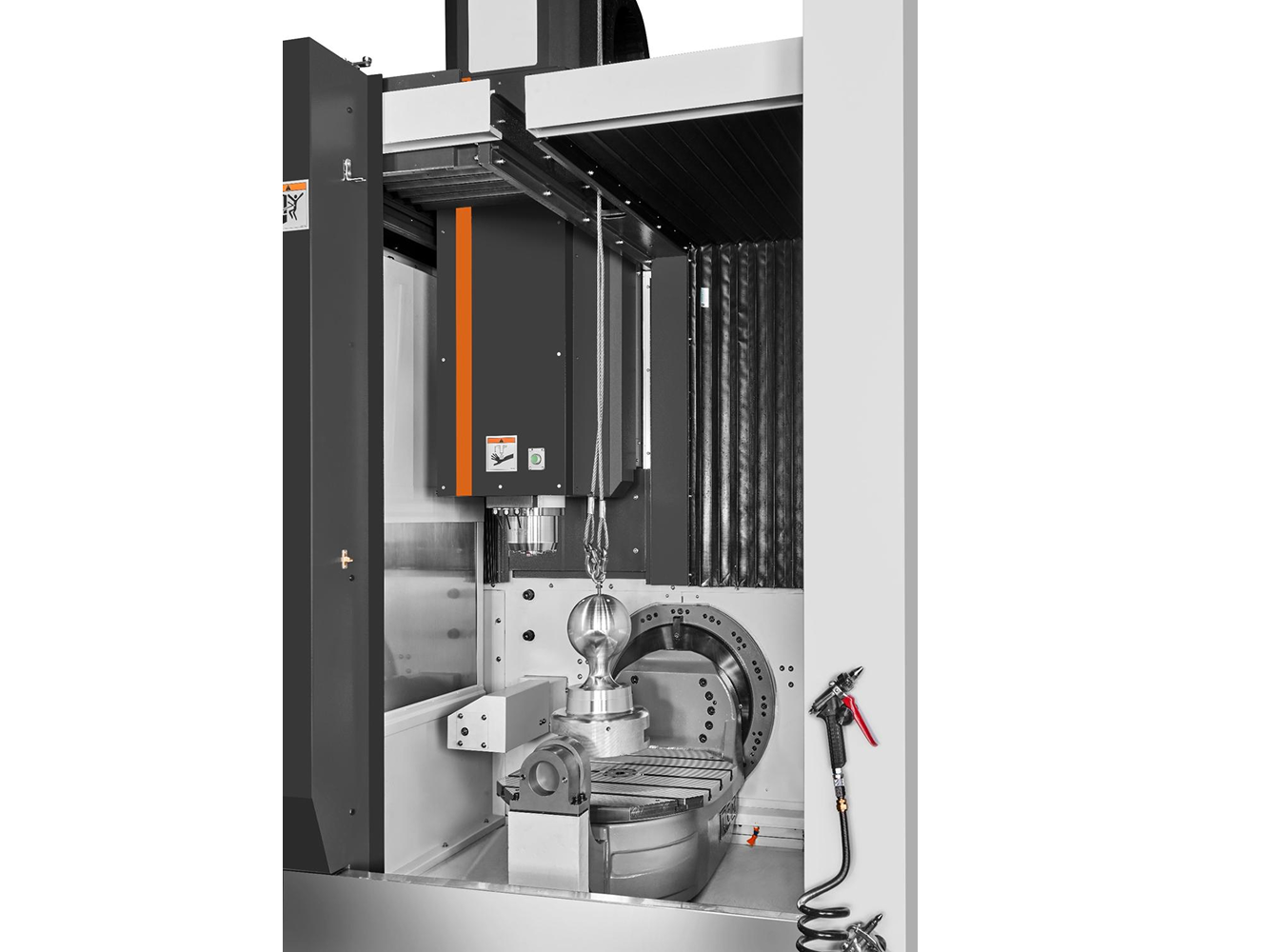

符合人体工学的上下料设计
通过顶部盖板的间隙，可使用天车轻松上下料大型和重型工件。

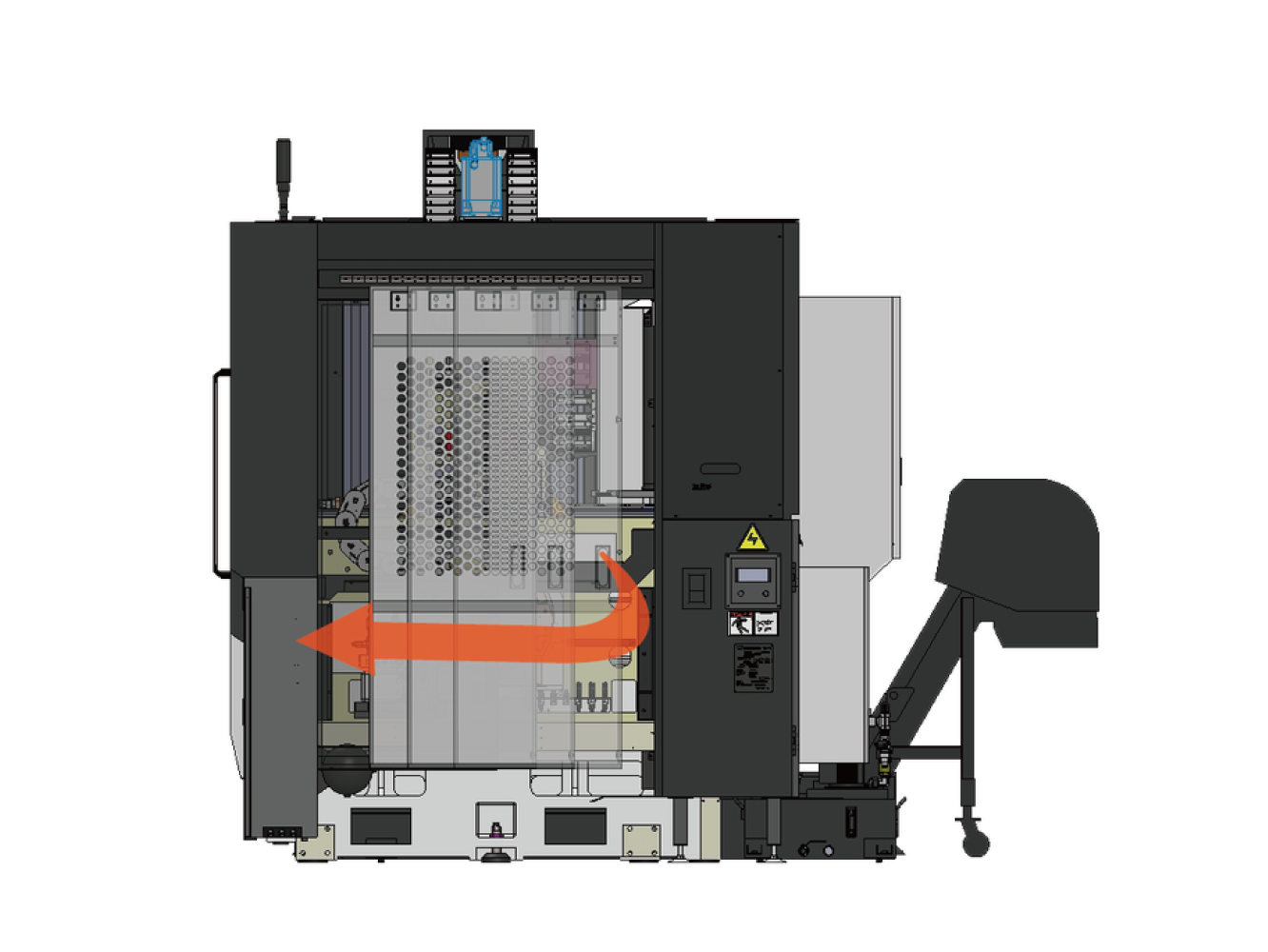

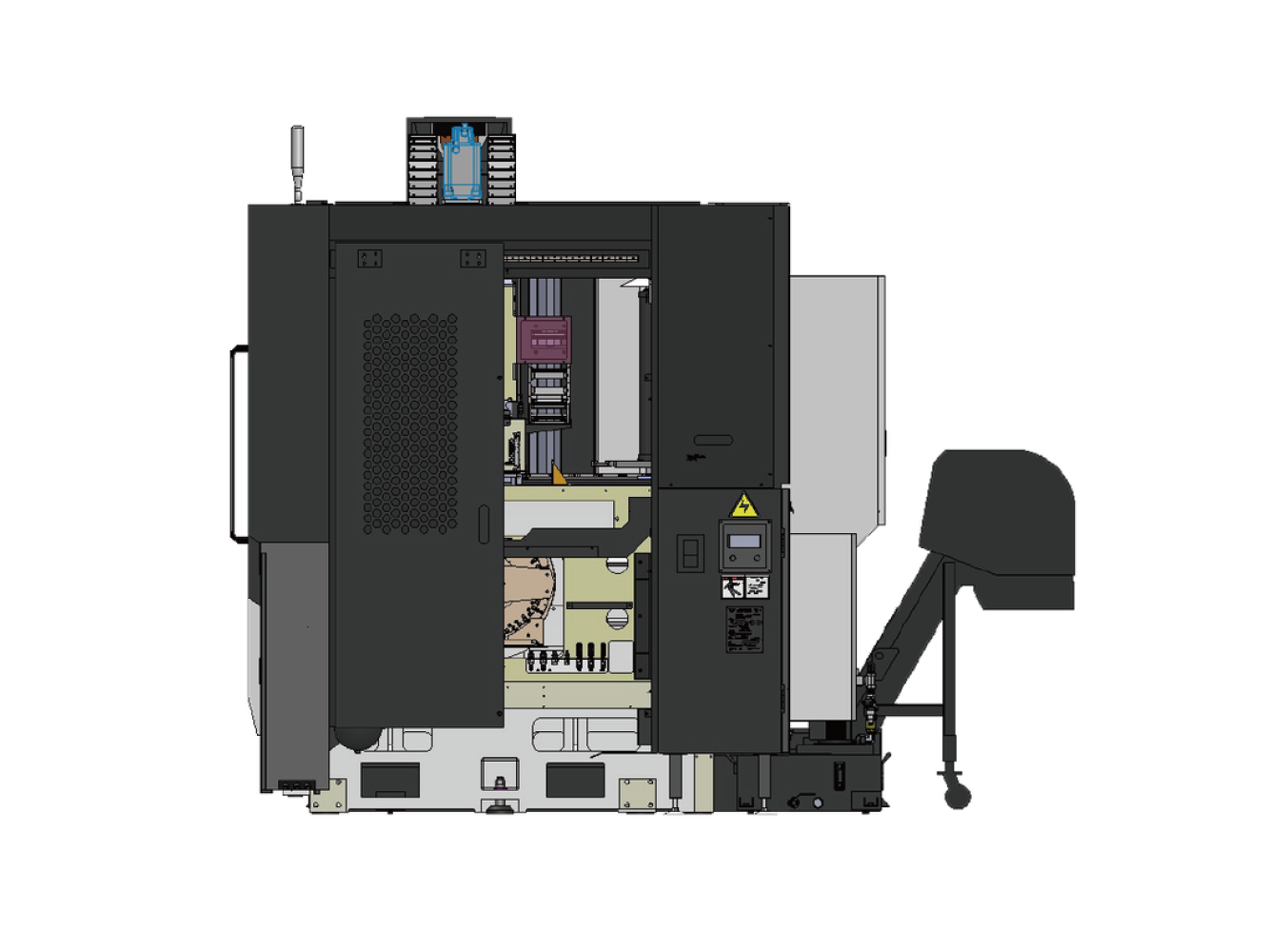

简易维护
滑动式维护门设计使人们更容易接触到液压系统和主轴夹紧系统。
行程
| 项目 | UVC600 |
|---|---|
| X/Y/Z轴行程 | 820 / 550 / 500mm |
| 主轴端面至工作台距离 | 150-650mm |
工作台
| 项目 | UVC600 |
|---|---|
| 尺寸 | □600mm |
| 最大负载 | 350kg |
| T型槽 | 14 x 5 |
主轴
| 项目 | UVC600 |
|---|---|
| 主轴类型 | 直結式 |
| 主轴转速 | 15000rpm |
| 主轴马达功率 | 10kW/14kW (连续/S6-40%) |
| 主轴锥度 | BBT40 |
进给
| 项目 | UVC600 |
|---|---|
| 快速进给 (X/Y/Z) | 36/36/36m/min |
| 切削进给 | 20000mm/min |
C轴
| 项目 | UVC600 |
|---|---|
| 旋转范围 | 360° |
| 定位精度 | ±5" |
| 旋转速度 | 100rpm |
| 旋转扭矩 (连续) | 390Nm |
| 旋转扭矩 (最大) | 700Nm |
| 夹持扭矩 | 630Nm |
B轴
| 项目 | UVC600 |
|---|---|
| 旋转范围 | -40° ~ +110° |
| 定位精度 | ±5" |
| 旋转速度 | 50rpm |
| 旋转扭矩 (连续) | 1875Nm |
| 旋转扭矩 (最大) | 3460Nm |
| 夹持扭矩 | 1350Nm |
刀库与换刀系统
| 项目 | UVC600 |
|---|---|
| 换刀系统类型 | 链式 |
| 刀具数量 | 40把 |
| 最大刀具直径 (相邻刀位空置) | 75/150mm |
| 最大刀具长度 | 300mm |
| 最大刀具重量 | 7kg |
供给
| 项目 | UVC600 |
|---|---|
| 气压 | 6kgf/cm2 |
| 电力供应 | 60kVA |
净重
| 项目 | UVC600 |
|---|---|
| 机器重量 | 10000kg |
| 编号 | 标准配件 |
|---|---|
| 1 | 海德汉 TNC7，24寸 |
| 2 | 15,000转/分，BBT40，直驱主轴 |
| 3 | 40把，链式刀库 |
| 4 | 钢带式排屑机 |
| 5 | 主轴冷却系统 |
| 6 | 主轴油气润滑装置 |
| 7 | 主轴冷却液防溅 |
| 8 | 切削冷却系统 |
| 9 | 主轴锥孔气吹 |
| 10 | 全封闭防溅护罩 |
| 11 | 线性光学尺 (X/Y/Z) |
| 12 | 集中式自动润滑系统 |
| 13 | 三轴润滑油分离收集系统 |
| 14 | 冷却液箱及冲洗系统 |
| 15 | 三色信号灯 |
| 16 | 工作灯 |
| 17 | 地基垫块及螺栓套件 |
| 18 | 电气柜空调 |
| 19 | 旋转轴编码器 |
| 20 | 油水分离器 |
| 21 | 动态碰撞监控 |
| 22 | 维修工具 |
| 23 | 操作手册 |
| 24 | 清洗枪及气枪 |
| 25 | 手动脉冲产生器 |
| 26 | RS232和RJ45接口 |
| 27 | CE认证 |
| 编号 | 选配配件 |
|---|---|
| 1 | 60把，链式刀库 |
| 2 | 刮板式排屑机 |
| 3 | 主轴内冷却 (30bar/ 70bar) |
| 4 | 切削油雾冷却装置 |
| 5 | 油雾收集装置 |
| 6 | 工件测量 |
| 7 | 刀具测量 |
| 8 | 变压器 |
