G600、G1000

Takumi G 系列高速石墨铣床，为石墨加工提供最佳解决方案。其独特设计结合了优化的机械结构、高响应轴向传动系统、低振动及优异的热控主轴，实现干净且干燥的加工环境，确保高精度、优良的表面质量及动态加工性能。

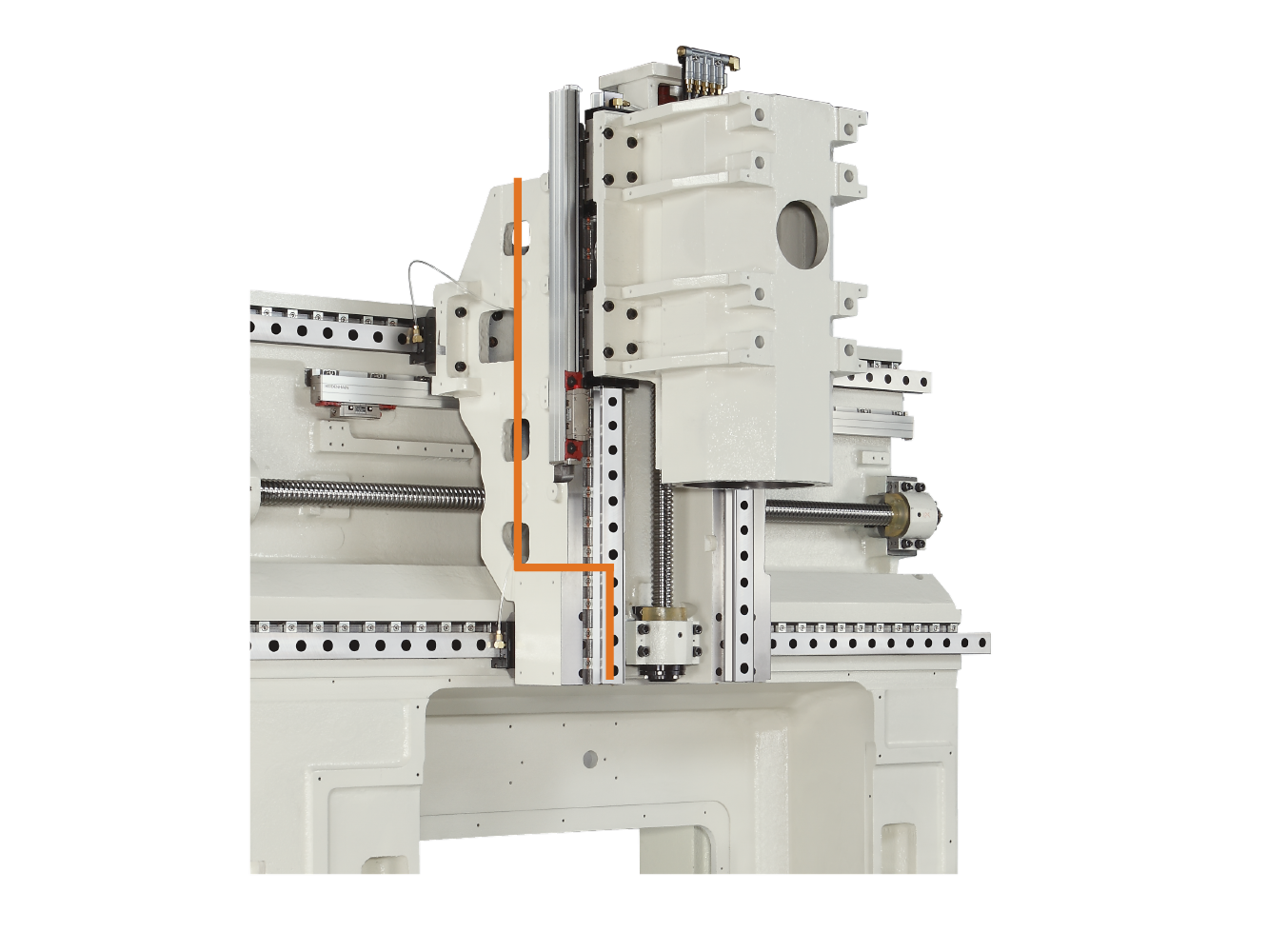

优异的梁上梯状结构

桥梁采用「梯状设计」的头部铸件和鞍座，增加了刚性，减少了悬垂，并消除了头部偏转。Y轴横向导轨鞍座承载恒定重量，可以在保持优异零件表面光洁度的同时实现更快的切割。

高效真空系统(G600)：

真空系统设计在台面上，配备2个6英寸收集软管，可在不干扰工具的情况下抽取石墨粉尘。

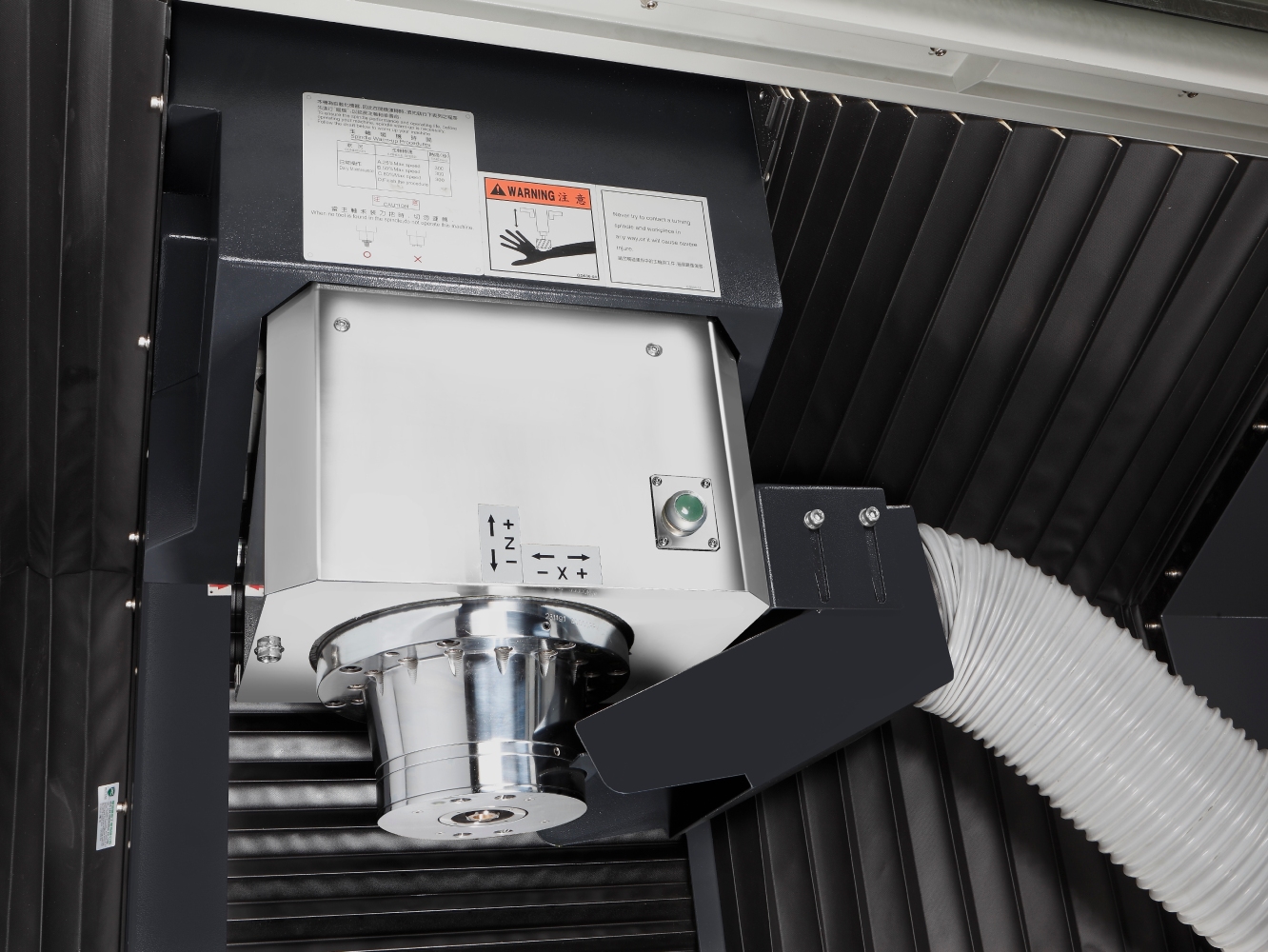

高效真空系统(G1000)：

由于吸尘喷嘴到工具尖端的距离最小，吸尘效率高达83%。

行程

项目	单位	G600	G1000
X轴	mm	600	1020
Y轴	mm	600	700
Z轴	mm	350	500
主轴端面至工作台距离	mm	120-470	180-680
立柱间距	mm	680	1080

工作台

项目	单位	G600	G1000
尺寸	mm	600 × 600	1050 × 700
最大负载	kg	500	800
T型槽（宽度 × 间距 × 数量）	mm	14 × 100 × 6	18 × 125 × 6

主轴

项目	单位	G600	G1000
主轴类型	-	内藏式	内藏式
主轴转速	rpm	30 000	18 000
马达功率（连续/间歇）	kW	10 / 12 (Cont./S6-40%)	18.5 / 30 (Cont./S3-25%)
主轴锥度	-	HSK-E40	HSK-A63

进给率

项目	单位	G600	G1000
快速移动（X / Y / Z）	m/min	30 / 30 / 30	32 / 32 / 32
切削进给率	mm/min	20 000	20 000
马达功率（X / Y / Z）	kW	1.6 / 1.6 / 3.0	4.5 / 4.5 / 4.5

自动换刀系统

项目	单位	G600	G1000
换刀系统类型	-	伞式	伞式
刀库容量	支	20	16
最大刀具直径/相邻刀位空位	mm	75 / 100	105 / 120
最大刀具长度	mm	200	250
最大刀具重量	kg	1.5	3

空间与系统需求

项目	单位	G600	G1000
气压	kgf/cm²	6	6
电力消耗	kVA	30	50
机器净重	kg	5 500	9 100
