Takumi VT 系列钻攻中心加工中心，专为小至中型零件及高精度模具的轻量快速加工而设计。凭借高精度与高速加工能力，VT 系列能够满足包括 3C、电子及汽车产业在内的多元加工需求。其紧凑的机床占地面积，大幅提升工厂空间利用率。

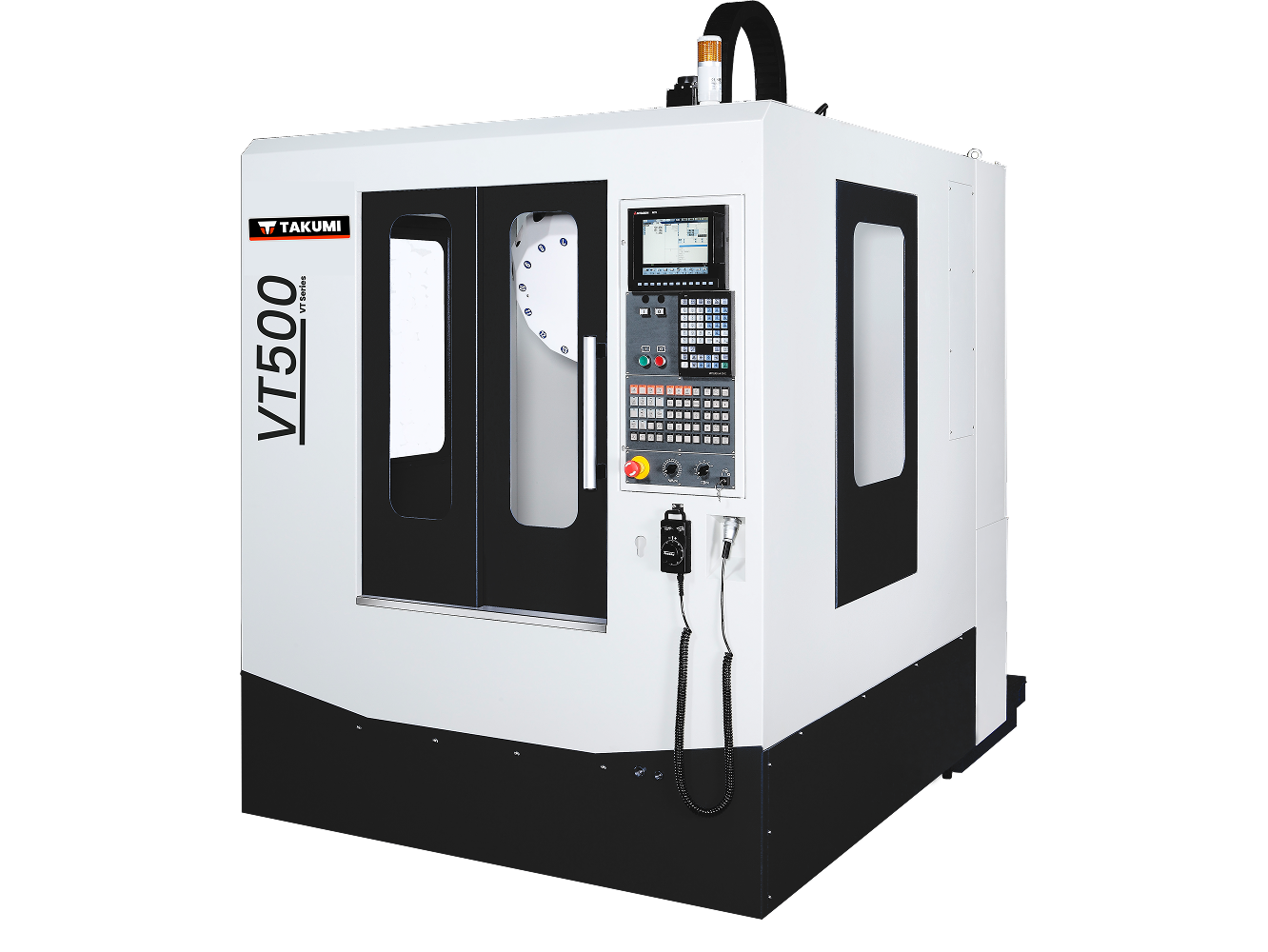

VT500
VT500
小巧占地
机器正面尺寸仅为1,700mm，节省工厂空间，提高生产效率。

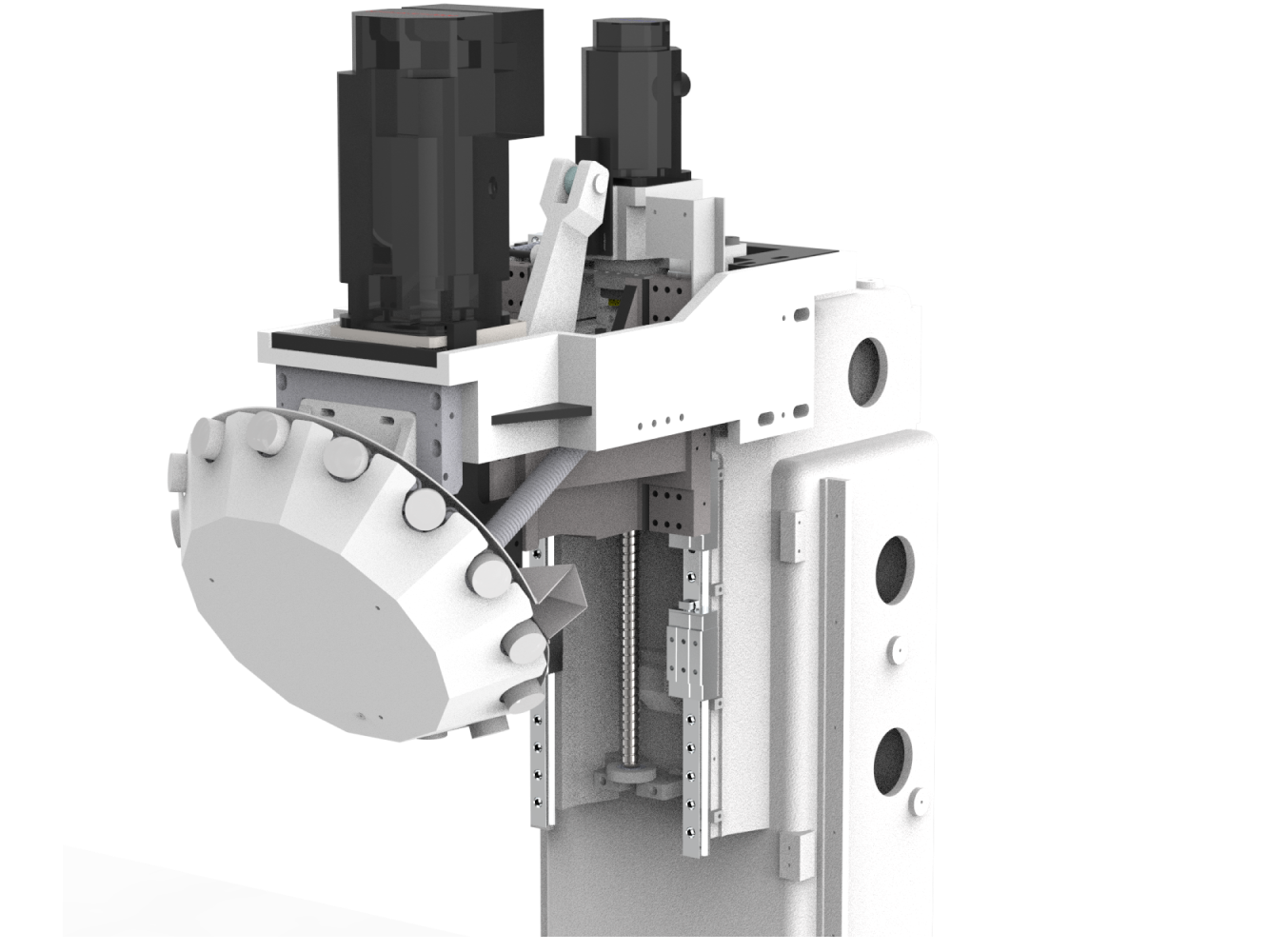

稳定ATC系统
采用机械式换刀设计，优化换刀时间，减少非切削时间。
换刀与Z轴移动同步，确保高速和高生产效率。
行程
| 项目 | 单位 | VT500 |
|---|---|---|
| X轴 | mm | 500 |
| Y轴 | mm | 400 |
| Z轴 | mm | 320 |
| 主轴端面至工作台距离 | mm | 160-480 (短) 260-580 (长) |
工作台
| 项目 | 单位 | VT500 |
|---|---|---|
| 尺寸 | mm | 650 × 400 |
| 最大负载 | kg | 250 |
| T型槽（宽度 × 间距 × 数量） | mm | 14 × 125 × 3 |
主轴
| 项目 | 单位 | VT500 |
|---|---|---|
| 主轴类型 | - | 直結式 |
| 主轴转速 | rpm | 12 000 (标准) / 20 000 (选配) |
| 马达功率（连续/间歇） | kW | 3.7 / 5.5 |
| 主轴锥度 | - | BT30 |
进给率
| 项目 | 单位 | VT500 |
|---|---|---|
| 快速移动（X / Y / Z） | m/min | 48 / 48 / 48 |
| 切削进给率 | mm/min | 1 – 10 000 |
| 马达功率（X / Y / Z） | kW | 1.5 / 1.5 / 2.2 |
自动换刀系统
| 项目 | 单位 | VT500 |
|---|---|---|
| 换刀系统类型 | - | 刀塔式 |
| 刀库容量 | 支 | 21 |
| 最大刀具直径 | mm | 80 |
| 最大刀具长度 | mm | 150 |
| 最大刀具重量 | kg | 3 |
空间与系统需求
| 项目 | 单位 | VT500 |
|---|---|---|
| 气压 | kgf/cm² | 6 |
| 电力消耗 | kVA | 20 |
| 机器净重 | kg | 2 500 |
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus, Type0 10.4” |
| 2 | 12000 rpm, BT30, 直結式 |
| 3 | 21刀, 前置式 |
| 4 | 主轴气帘 |
| 5 | 切削冷却系统 |
| 6 | 冲洗冷却系统 |
| 7 | 手动脉冲产生器 (MPG) |
| 8 | 全防护罩 |
| 9 | 工作灯 |
| 10 | 指示灯 |
| 11 | 基本工具箱 |
| 12 | 电气箱热交换器 (风扇型) |
| 13 | 水平调整块和螺栓 |
| 编号 | 选配配件 |
|---|---|
| 1 | 20000 rpm, BT30, 直結式 |
| 2 | 加长立柱 |
| 3 | 主轴油冷却器 |
| 4 | 全封闭防护罩 |
| 5 | 排屑输送机 |
| 6 | 工件测量系统 |
| 7 | 刀具长度测量系统 |
| 8 | 第四轴 |
| 9 | 第五轴 (第四轴+倾斜轴) |
| 10 | 变压器 |
| 11 | 主轴中心出水 (20bar) |
| 12 | 数据服务器 2GB |
