V 系列拥有多种灵活版本，包括 V10、V11、V12、V15、V20、V22 及 V32，能够处理各类应用的多样工件。V 系列设计强调重切削能力与强劲的切削性能。

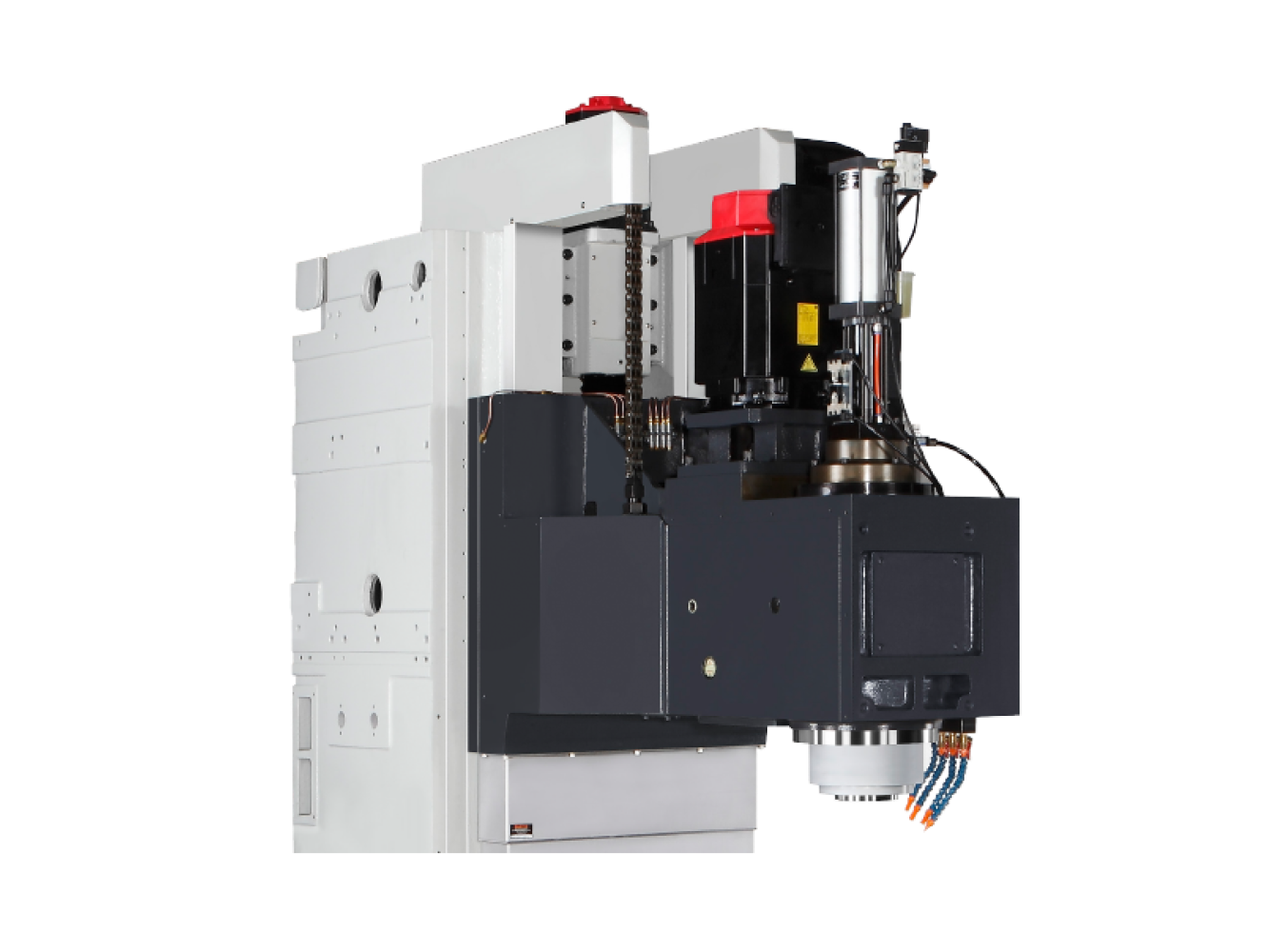

主轴头平衡配重设计
机台配备导向平衡系统，可消除振动并为延伸的主轴头结构提供平稳支撑，从而实现优异的零件表面光洁度。

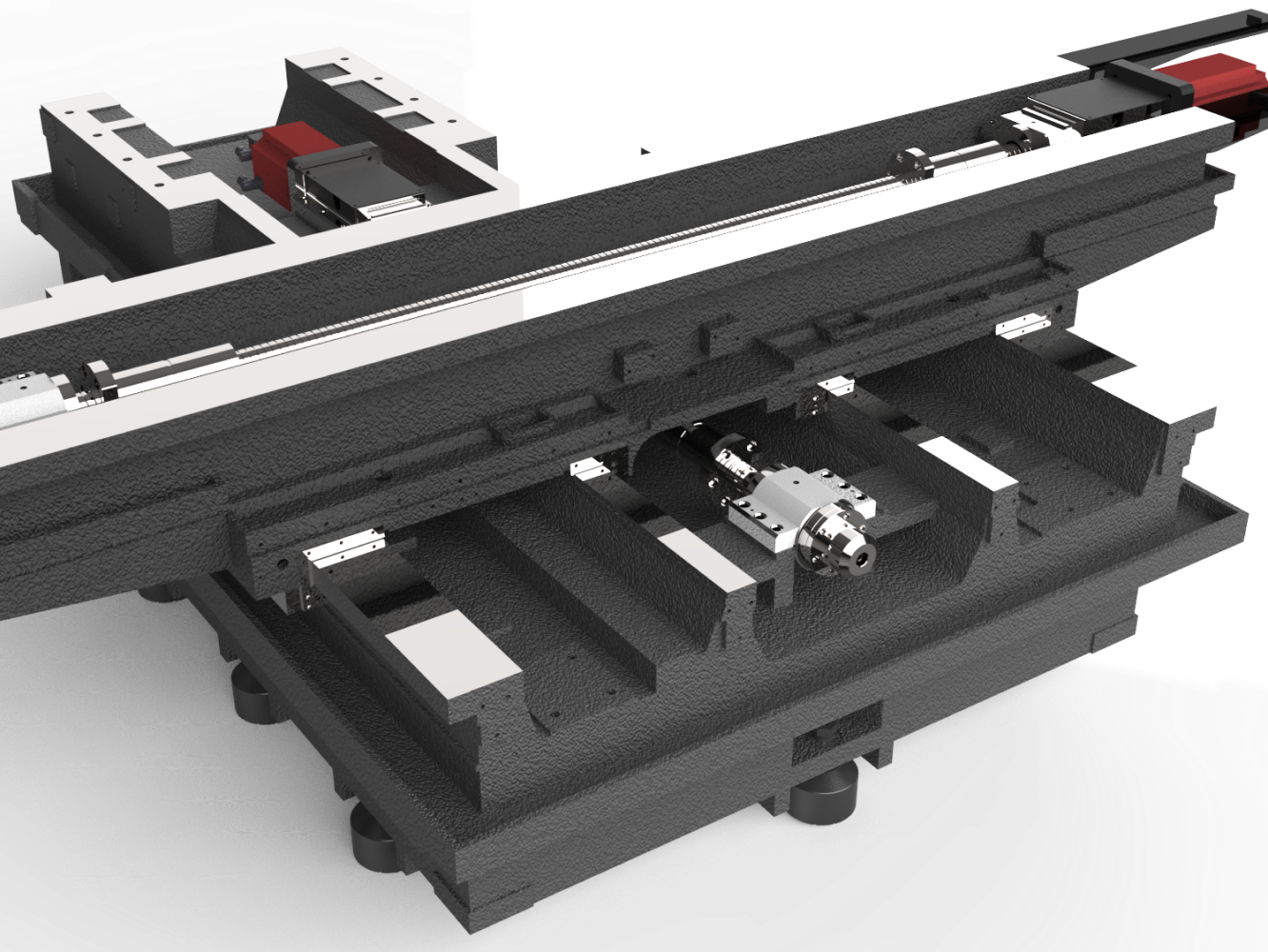

高刚性箱型导轨结构
V系列配备全轴向箱型导轨。V10-V20配备4个箱型导轨，而V22-V32配备6个箱型导轨。这确保了优异的重切削性能、稳定性和最小化振动。

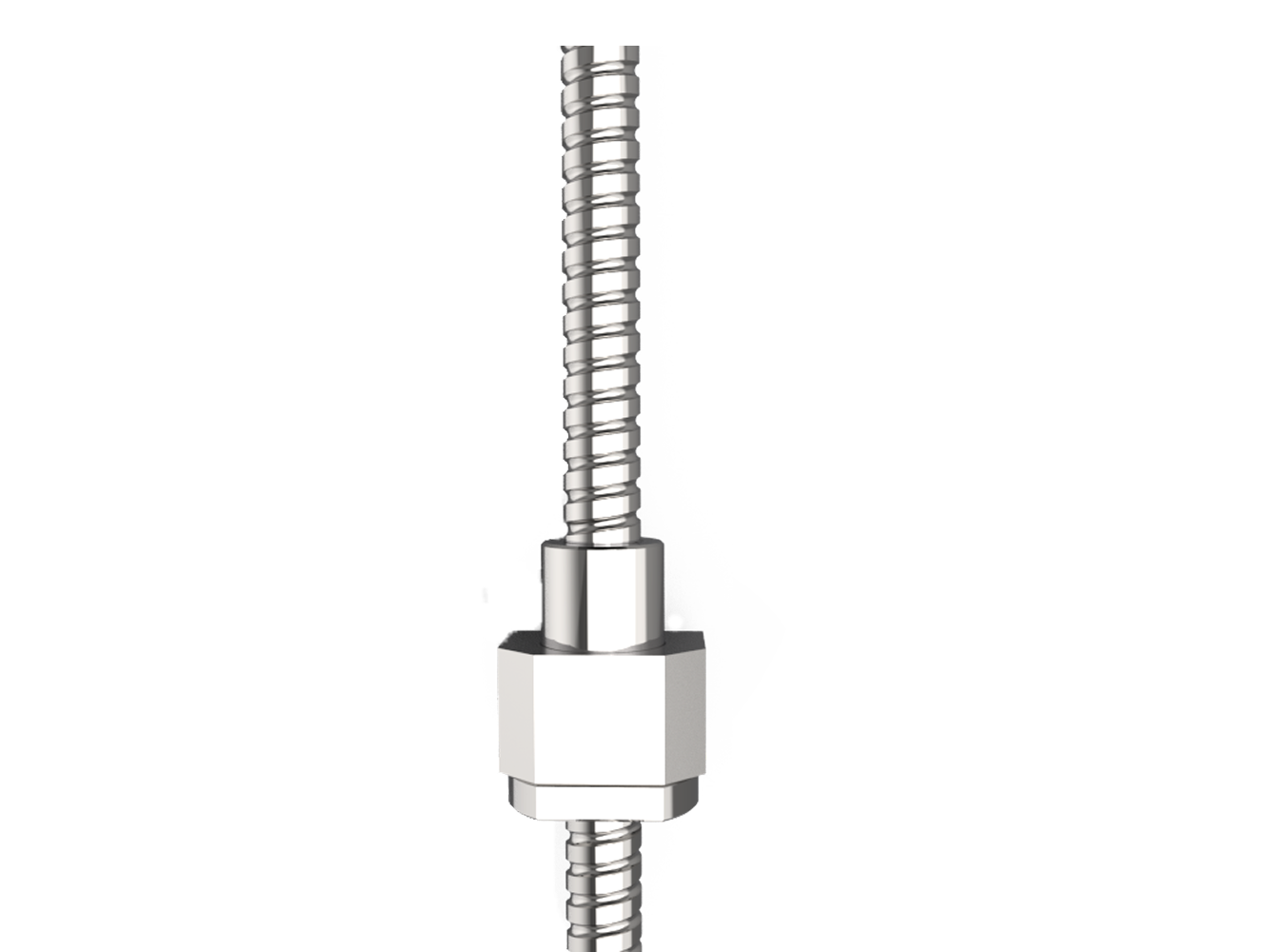

高品质滚珠螺杆
V系列配备高精度滚珠螺杆，具有高负载能力，同时在重切削时提供高耐用性和刚性。
行程
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| X轴 | mm | 1000 | 1100 | 1200 | 1524 | 1800 | 2000 | 2200 | 3200 |
| Y轴 | mm | 660 | 660 | 660 | 762 | 850 | 1066 | 1066 | 1066 |
| Z轴 | mm | 610 | 610 | 610 | 720 | 750 | 750 | 750 | 750 |
| 主轴端面至工作台距离 | mm | 150-760 | 150-760 | 150-760 | 150-870 | 200-950 | 200-950 | 200-950 | 200-950 |
| 主轴端面至Z轴导轨距离 | mm | 700 | 700 | 700 | 820 | 920 | 1120 | 1120 | 1120 |
工作台
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | mm | 1050 × 650 | 1150 × 650 | 1250 × 650 | 1600 × 760 | 1900 × 850 | 2200 × 1025 | 2200 × 1025 | 3200 × 1025 |
| 最大负载 | kg | 1000 | 1100 | 1200 | 1500 | 2000 | 2000 | 3000 | 4500 |
| T型槽（宽度 × 间距 × 数量） | mm | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 5 | 22 × 150 × 5 | 22 × 150 × 5 | 22 × 150 × 7 | 22 × 150 × 7 | 22 × 150 × 7 |
主轴
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 主轴类型 | - | 直接驱动 | 齿轮 | 直接驱动 | 齿轮 | 齿轮 | 齿轮 | 齿轮 | 齿轮 |
| 主轴转速 | rpm | 12 000 | 8 000 | 12 000 | 6 000 | 6 000 | 6 000 | 6 000 | 6 000 |
| 马达功率（连续/间歇） | kW | 7.5 / 15 | 11 / 18.5 | 7.5 / 15 | 15 / 18.5 | 15 / 18.5 | 22 / 26 | 22 / 26 | 22 / 26 |
| 主轴锥度 | - | BBT40 | BT50 | BBT40 | BT50 | BT50 | BT50 | BT50 | BT50 |
进给率
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 快速移动（X / Y / Z） | m/min | 24 / 24 / 20 | 24 / 24 / 20 | 24 / 24 / 20 | 18 / 18 / 16 | 16 / 16 / 14 | 14 / 14 / 12 | 14 / 14 / 12 | 14 / 14 / 10 |
| 切削进给率 | mm/min | 1–8 000 | 1–8 000 | 1–8 000 | 1–5 000 | 1–5 000 | 1–5 000 | 1–5 000 | 1–5 000 |
| 马达功率（X / Y / Z） | kW | 2.7 / 2.7 / 2.7 | 2.7 / 4.0 / 4.0 | 2.7 / 4.0 / 4.0 | 4.0 / 7.0 / 4.0 | 4.0 / 7.0 / 4.0 | 7.0 / 7.0 / 7.0 | 7.0 / 7.0 / 7.0 | 7.0 / 6.0 / 7.0 |
自动换刀系统
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 换刀系统类型 | - | 摆臂式 | 摆臂式 | 摆臂式 | 摆臂式 | 摆臂式 | 摆臂式 | 摆臂式 | 摆臂式 |
| 刀库容量 | 支 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| 最大刀具直径 / 相邻空位 | mm | 75 / 150 | 75 / 150 | 75 / 150 | 105 / 220 | 105 / 200 | 105 / 210 | 105 / 210 | 110 / 220 |
| 最大刀具长度 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 15 | 7 | 15 | 15 | 15 | 15 | 15 |
| 刀具柄部 | - | BT40 | BT50 | BT40 | BT50 | BT50 | BT50 | BT50 | BT50 |
| 拉杆 | - | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 |
空间与系统需求
左右滑动
| 项目 | 单位 | V10 | V11 | V12 | V15 | V18 | V20 | V22 | V32 |
|---|---|---|---|---|---|---|---|---|---|
| 气压 | kgf/cm² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 电力消耗 | kVA | 35 | 35 | 35 | 35 | 45 | 50 | 50 | 50 |
| 机器净重 | kg | 7 900 | 8 000 | 8 100 | 14 000 | 16 000 | 22 000 | 24 500 | 27 000 |
V10
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 12000转/分，BBT40，直接驱动主轴 |
| 3 | 24刀，BBT40，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 工作灯 |
| 11 | 指示灯 |
| 12 | 冲洗枪和气枪 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | 主轴油冷却器 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80M80A 10.4"控制器 |
| 2 | 海德汉TNC620 |
| 3 | 12000转/分，BBT40，皮带式主轴 |
| 4 | 32刀，40刀，BT40 |
| 5 | X/Y轴滚珠丝杠冷却 |
| 6 | 油水分离器 |
| 7 | 油雾切削装置 |
| 8 | 油雾收集器 |
| 9 | 线性光栅尺（3轴） |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四轴旋转工作台 |
| 13 | 钢带式排屑机 |
| 14 | 变压器 |
| 15 | 攻丝润滑装置 |
| 16 | CE认证（仅限CE区域） |
V11
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF控制器 |
| 2 | 8000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 工作灯 |
| 11 | 指示灯 |
| 12 | 冲洗枪和气枪 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | 主轴油冷却器 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 12000转/分，BT50，皮带式主轴 |
| 3 | 32刀/BT50 |
| 4 | X/Y轴滚珠丝杠冷却 |
| 5 | 油水分离器 |
| 6 | 油雾切削装置 |
| 7 | 油雾收集器 |
| 8 | 线性光栅尺（3轴） |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 第四轴旋转工作台 |
| 12 | 钢带式排屑机 |
| 13 | 变压器 |
| 14 | 攻丝润滑装置 |
| 15 | CE认证（仅限CE区域） |
V12
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 12000转/分，BBT40，直接驱动主轴 |
| 3 | 24刀，BBT40，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 工作灯 |
| 11 | 指示灯 |
| 12 | 冲洗枪和气枪 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | 手动脉冲发生器（MPG） |
| 15 | RJ45和RS-232C接口 |
| 16 | 电气柜热交换器 |
| 17 | 工具包 |
| 18 | 水平调整块和螺栓 |
| 19 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 6000转/分，BT50，齿轮式主轴 |
| 4 | 32刀和40刀，BT40，BT50 |
| 5 | X/Y轴滚珠丝杠冷却 |
| 6 | 油水分离器 |
| 7 | 油雾切削装置 |
| 8 | 油雾收集器 |
| 9 | 线性光栅尺（3轴） |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四轴旋转工作台 |
| 13 | 钢带式排屑机 |
| 14 | 变压器 |
| 15 | 攻丝润滑装置 |
| 16 | CE认证（仅限CE区域） |
V15
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴油冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 工作灯 |
| 11 | 指示灯 |
| 12 | 冲洗枪和气枪 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | Y轴两侧螺旋排屑器 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 21 | 钢带式排屑机 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 8000转/分，BT50，皮带式主轴 |
| 4 | 32刀，BT50 |
| 5 | X/Y轴滚珠丝杠冷却 |
| 6 | 油水分离器 |
| 7 | 油雾切削装置 |
| 8 | 油雾收集器 |
| 9 | 线性光栅尺（3轴） |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四轴旋转工作台 |
| 13 | 变压器 |
| 14 | 攻丝润滑装置 |
| 15 | CE认证（仅限CE区域） |
V18
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 钢带式排屑机 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | 冲洗枪和气枪 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 8000转/分，BT50，皮带式主轴 |
| 4 | 32刀，BT50，有臂式刀库 |
| 5 | X/Y轴滚珠丝杠冷却 |
| 6 | 油水分离器 |
| 7 | 油雾切削装置 |
| 8 | 油雾收集器 |
| 9 | 线性光栅尺（3轴） |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四轴旋转工作台 |
| 13 | 刮板式排屑机 |
| 14 | 变压器 |
| 15 | 刀具内冷却接头 |
| 16 | 攻丝润滑装置 |
| 17 | CE认证（仅限CE区域） |
V20
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 钢带式排屑机 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 冷却液箱和冷却液冲洗系统 |
| 14 | 冲洗枪和气枪 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 32刀，BT50，有臂式刀库 |
| 4 | X/Y轴滚珠丝杠冷却 |
| 5 | 油水分离器 |
| 6 | 油雾切削装置 |
| 7 | 油雾收集器 |
| 8 | 线性光栅尺（3轴） |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 第四轴旋转工作台 |
| 12 | 变压器 |
| 13 | 攻丝润滑装置 |
| 14 | CE认证（仅限CE区域） |
V22
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 钢带式排屑机 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 冲洗枪和气枪 |
| 14 | 冷却液箱和冷却液冲洗系统 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 32刀，BT50，有臂式刀库 |
| 4 | X/Y轴滚珠丝杠冷却 |
| 5 | 油水分离器 |
| 6 | 油雾切削装置 |
| 7 | 油雾收集器 |
| 8 | 线性光栅尺（3轴） |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 第四轴旋转工作台 |
| 12 | 变压器 |
| 13 | 攻丝润滑装置 |
| 14 | CE认证（仅限CE区域） |
V32
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4"控制器 |
| 2 | 6000转/分，BT50，齿轮式主轴 |
| 3 | 24刀，BT50，无臂式刀库 |
| 4 | 主轴气吹 |
| 5 | 切削气吹 |
| 6 | 主轴冷却器 |
| 7 | 切削冷却系统 |
| 8 | 集中式自动润滑系统（油） |
| 9 | 全封闭防护罩 |
| 10 | 钢带式排屑机 |
| 11 | 工作灯 |
| 12 | 指示灯 |
| 13 | 冲洗枪和气枪 |
| 14 | 冷却液箱和冷却液冲洗系统 |
| 15 | 手动脉冲发生器（MPG） |
| 16 | RJ45和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 水平调整块和螺栓 |
| 20 | 操作手册 |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A 10.4"控制器 |
| 2 | 海德汉TNC 620 |
| 3 | 32刀，BT50，有臂式刀库 |
| 4 | X/Y轴滚珠丝杠冷却 |
| 5 | 油水分离器 |
| 6 | 油雾切削装置 |
| 7 | 油雾收集器 |
| 8 | 线性光栅尺（3轴） |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 第四轴旋转工作台 |
| 12 | 变压器 |
| 13 | 攻丝润滑装置 |
| 14 | CE认证（仅限CE区域） |
