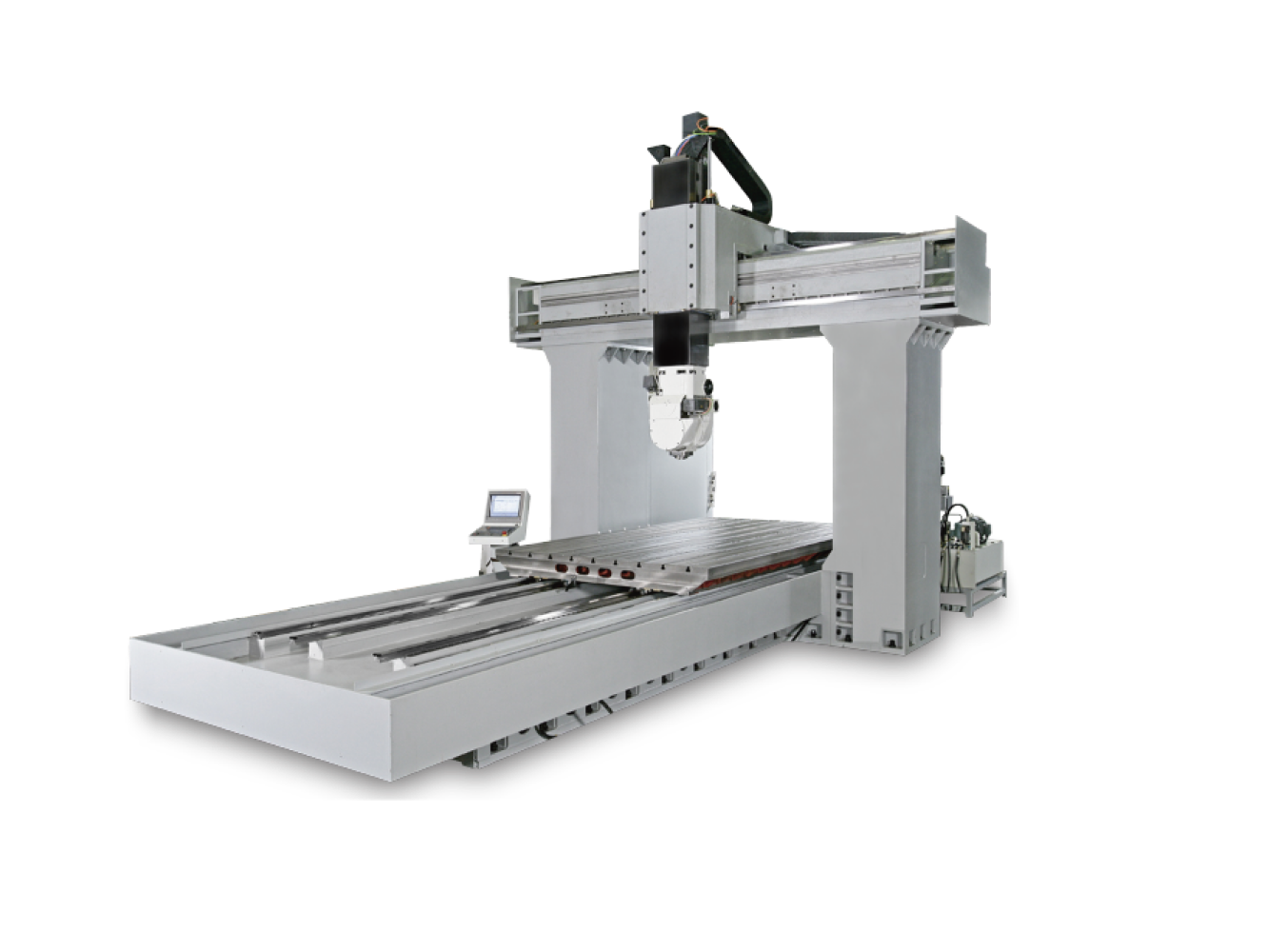

Takumi BC 系列双柱加工中心，专为大型零件及高精度模具的重切削加工而设计。得益于高刚性机架结构及多种可选铣头，BC 系列能够满足更广泛的加工应用需求。
BC3025、BC4025/4030、BC5025/5030/5035
BC3025、BC4025/4030、BC5025/5030/5035

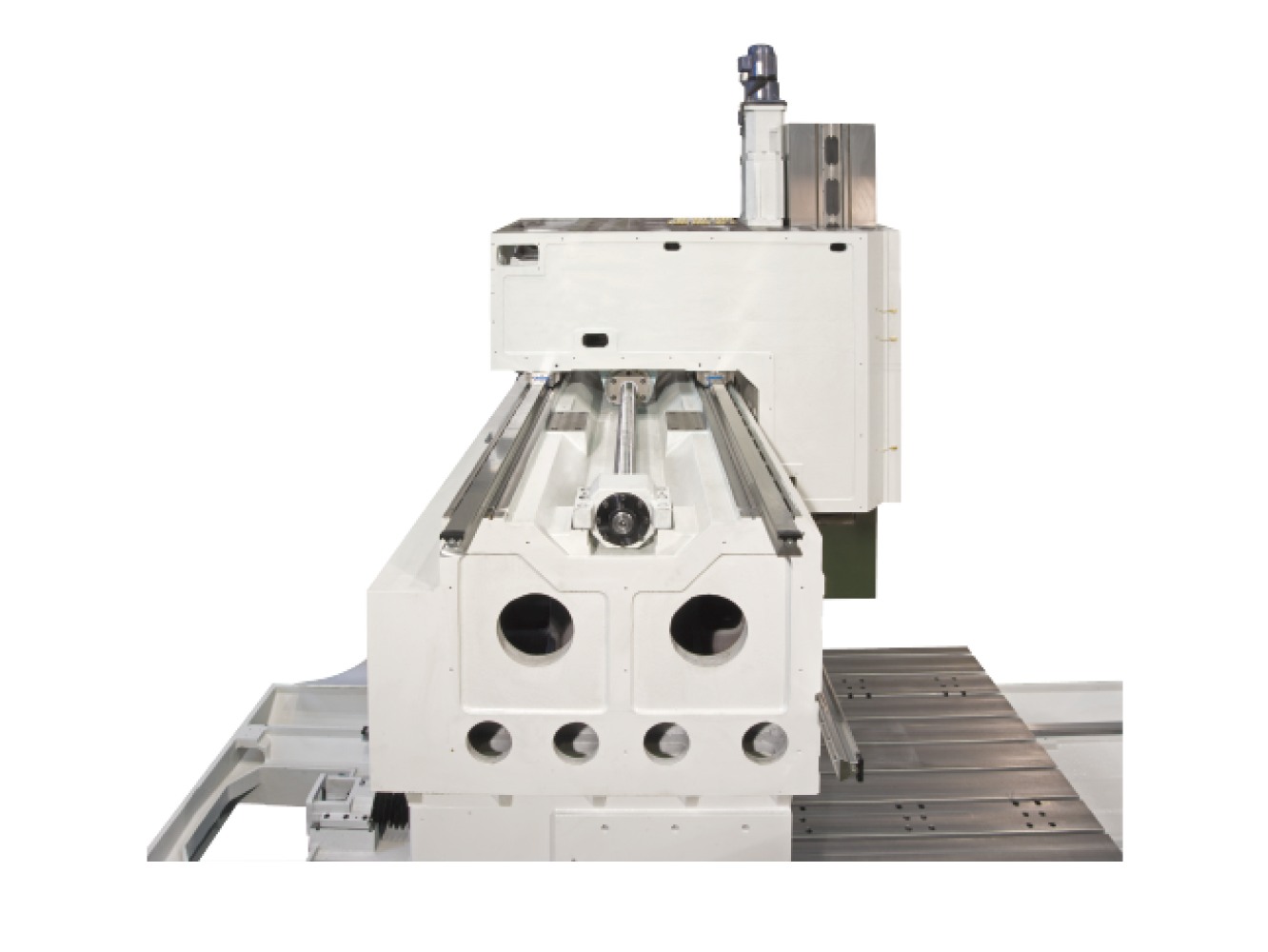

坚固的立柱与横梁设计
固定式立柱和横梁结构设计，在重切削和高速加工时提供最高刚性。
Y轴三线性导轨设计
两个安装在横梁上方水平方向；一个垂直安装在横梁前下方。此设计可完全避免切削时主轴倾斜和扭矩翻转现象，确保Y轴精度。

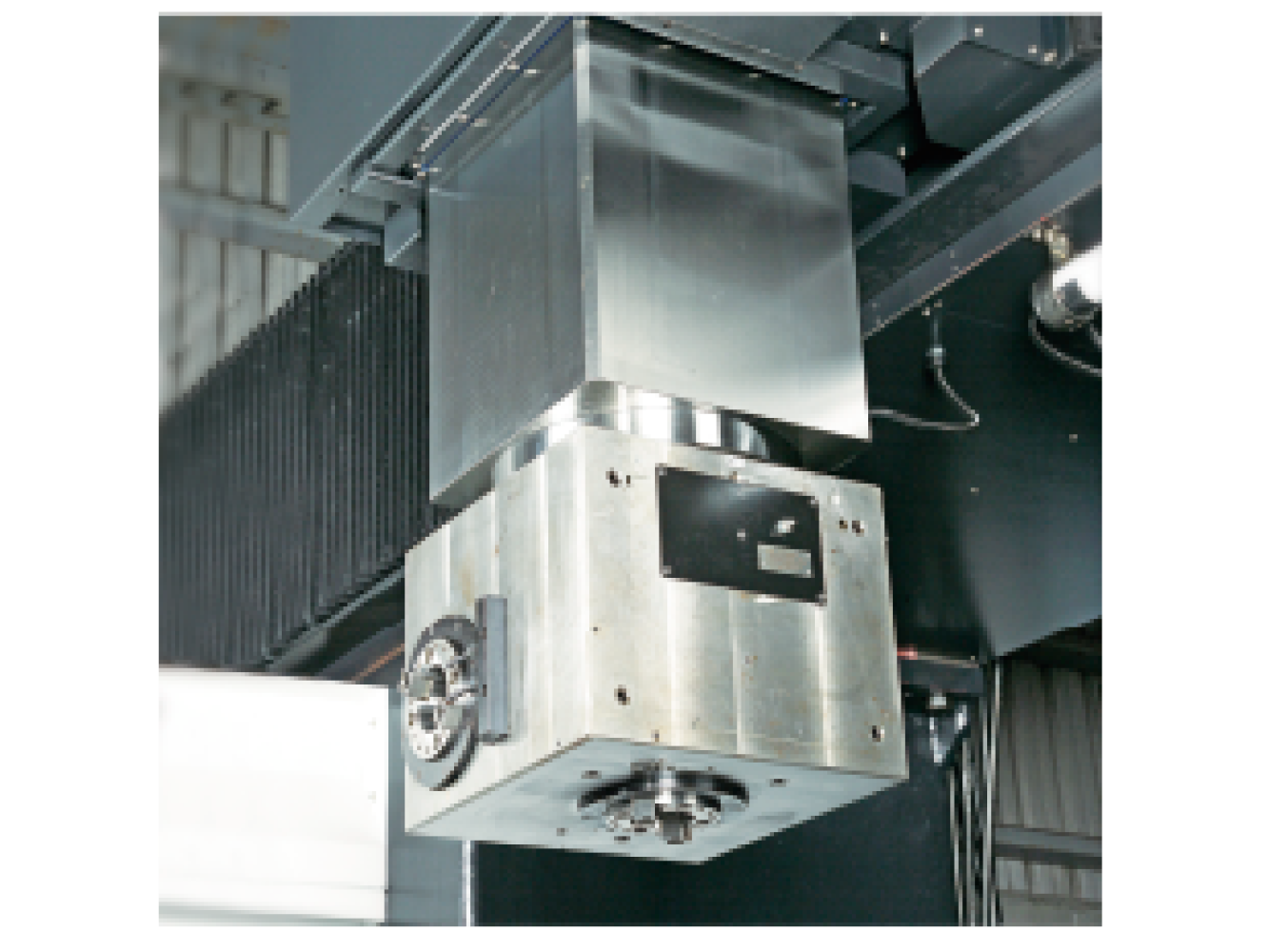

高刚性主轴头
主轴头采用特殊铸造材料制成。
380 x 380mm方形滑枕完全被8面鞍座包围，并附有"RULON"材料。该材料具有低摩擦系数和高耐磨性。此材料经过手工刮研以达到优异的精度。
高速直驱主轴
采用直联式主轴的坚固紧凑主轴系统。标准长鼻主轴设计，配备主轴油冷却器，6000rpm BT#50锥度。
行程
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| X轴 | mm | 3200 | 4200 | 5200 |
| Y轴 | mm | 2600 | 2600/3100 | 2600/3100/3600 |
| Z轴 | mm | 900 | 900 | 900 |
| 主轴端面至工作台距离 | mm | 130-1030 标准长鼻 | 130-1030 标准长鼻 | 130-1030 标准长鼻 |
| 立柱间距 | mm | 2530 | 2530/3030 | 2530/3030/3530 |
工作台
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 尺寸 | mm | 3000 x 2100 | 4000x2100/2600 | 5000x2100/2600/3100 |
| 最大载重 | kg | 14000 | 16000/20000 | 18000/21000/25000 |
| T型槽（宽 x 节距 x 数量） | mm | 22 | 22 | 22 |
主轴
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 主轴型式 | - | 直结式 | 直结式 | 直结式 |
| 主轴转速 | rpm | 40-6000 | 40-6000 | 40-6000 |
| 主轴马达功率 | kW | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens | 20/26kW Fanuc/Mitsubishi 25kW (S6-40%) Heidenhain/Siemens |
| 主轴锥度 | - | BT50 | BT50 | BT50 |
| 主轴横截面 | mm | 380 x 380 | 380 x 380 | 380 x 380 |
| 箱型导轨8面接触（4滚柱线轨） | ||||
进给速度
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 快速移动（X / Y / Z） | m/min | 15/15/10 | 10/15/10 (10/10/10) | 10/10/10 |
| 切削进给速度 | mm/min | 1~8000 | 1~8000 | 1~8000 |
自动换刀装置（ATC）
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| ATC型式 | - | 机械手臂 | 机械手臂 | 机械手臂 |
| 刀库容量 | pcs | 24 | 24 | 24 |
| 最大刀具直径 / 隔一空刀 | mm | 110 / 200 | 110 / 200 | 110 / 200 |
| 最大刀具长度 | mm | 350 | 350 | 350 |
| 最大刀具重量 | kg | 15 | 15 | 15 |
| 刀柄 | - | BT 50 | BT 50 | BT 50 |
空间与系统需求
| 项目 | 单位 | BC3025 | BC4025/4030 | BC5025/5030/5035 |
|---|---|---|---|---|
| 气压 | kgf/cm² | 5 | 5 | 5 |
| 电力消耗 | kVA | 60 | 60 | 60 |
| 机器净重 | kg | 30000 | 38000/42000 | 49000/53000/56000 |
BC3025
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齿轮箱，转速6000RPM， 长鼻主轴 |
| 3 | 24把刀具，BT50，手臂式自动换刀系统 |
| 4 | 玻璃窗式防护罩 |
| 5 | 可程式冷却系统 |
| 6 | 自动润滑系统 |
| 7 | 主轴空气吹扫 |
| 8 | 工作灯 |
| 9 | 三色信号灯 |
| 10 | 手动脉冲产生器 |
| 11 | 暂停及工作完成指示灯 |
| 12 | 水平调整块及螺丝 |
| 13 | 操作手册 |
| 14 | 维护工具 |
| 15 | 螺旋式及链条式切屑输送机 |
| 编号 | 选购配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主轴（主轴鼻端至工作台距离：240-1140，240-1340mm） |
| 4 | 内藏式主轴BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 内藏式主轴BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 内藏式主轴HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 内藏式主轴HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z轴行程1100mm |
| 9 | 刀库容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871，CAT50 |
| 11 | 滑枕截面420 x 420mm |
| 12 | 内藏式多面（五面）铣削头 |
| 13 | 内藏式五轴同步铣削头 |
| 14 | 其他附件头（手动型、半自动型、全自动带AHC） |
BC4025 / BC4030
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齿轮箱，转速6000RPM， 长鼻主轴 |
| 3 | 24把刀具，BT50，手臂式自动换刀系统 |
| 4 | 玻璃窗式防护罩 |
| 5 | 可程式冷却系统 |
| 6 | 自动润滑系统 |
| 7 | 主轴空气吹扫 |
| 8 | 工作灯 |
| 9 | 三色信号灯 |
| 10 | 手动脉冲产生器 |
| 11 | 暂停及工作完成指示灯 |
| 12 | 水平调整块及螺丝 |
| 13 | 操作手册 |
| 14 | 维护工具 |
| 15 | 螺旋式及链条式切屑输送机 |
| 编号 | 选购配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主轴（主轴鼻端至工作台距离：240-1140, 240-1340mm） |
| 4 | 内藏式主轴BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 内藏式主轴BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 内藏式主轴HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 内藏式主轴HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z轴行程1100mm |
| 9 | 刀库容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871, CAT50 |
| 11 | 滑枕截面420 x 420mm |
| 12 | 内藏式多面（五面）铣削头 |
| 13 | 内藏式五轴同步铣削头 |
| 14 | 其他附件头（手动型、半自动型、全自动带AHC） |
BC5025 / BC5030 / BC5035
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF Plus, Type1, 10.4" |
| 2 | BT50直接耦合ZF齿轮箱，转速6000RPM, 长鼻主轴 |
| 3 | 24把刀具，BT50，手臂式自动换刀系统 |
| 4 | 玻璃窗式防护罩 |
| 5 | 可程式冷却系统 |
| 6 | 自动润滑系统 |
| 7 | 主轴空气吹扫 |
| 8 | 工作灯 |
| 9 | 三色信号灯 |
| 10 | 手动脉冲产生器 |
| 11 | 暂停及工作完成指示灯 |
| 12 | 水平调整块及螺丝 |
| 13 | 操作手册 |
| 14 | 维护工具 |
| 15 | 螺旋式及链条式切屑输送机 |
| 编号 | 选购配件 |
|---|---|
| 1 | Heidenhain TNC640控制器 |
| 2 | Siemens ONE控制器 |
| 3 | BT50短鼻主轴（主轴鼻端至工作台距离：240-1140, 240-1340mm） |
| 4 | 内藏式主轴BT50 10000rpm 420Nm 30kW（Fanuc控制器） |
| 5 | 内藏式主轴BT50 12000rpm（Heidenhain/Siemens控制器） |
| 6 | 内藏式主轴HSK-A100 12000rpm 34kW 293Nm（Heidenhain/Siemens控制器） |
| 7 | 内藏式主轴HSK-A100 15000rpm（Heidenhain/Siemens控制器） |
| 8 | Z轴行程1100mm |
| 9 | 刀库容量40T/60T/80T/120T/180T |
| 10 | 刀具柄：DIN69871, CAT50 |
| 11 | 滑枕截面420 x 420mm |
| 12 | 内藏式多面（五面）铣削头 |
| 13 | 内藏式五轴同步铣削头 |
| 14 | 其他附件头（手动型、半自动型、全自动带AHC） |
