VC0852、VC1000、VC1052、VC1200
VC0852、VC1000、VC1052、VC1200
VC 系列搭载高度多功能的控制系统，包含 VC0852、VC1000、VC1052、VC1200 及 VC1500，可处理各种应用需求的多样工件。VC 系列设计强调高刚性、可靠性与生产力，无论在表面加工质量或重复精度方面皆有卓越表现。

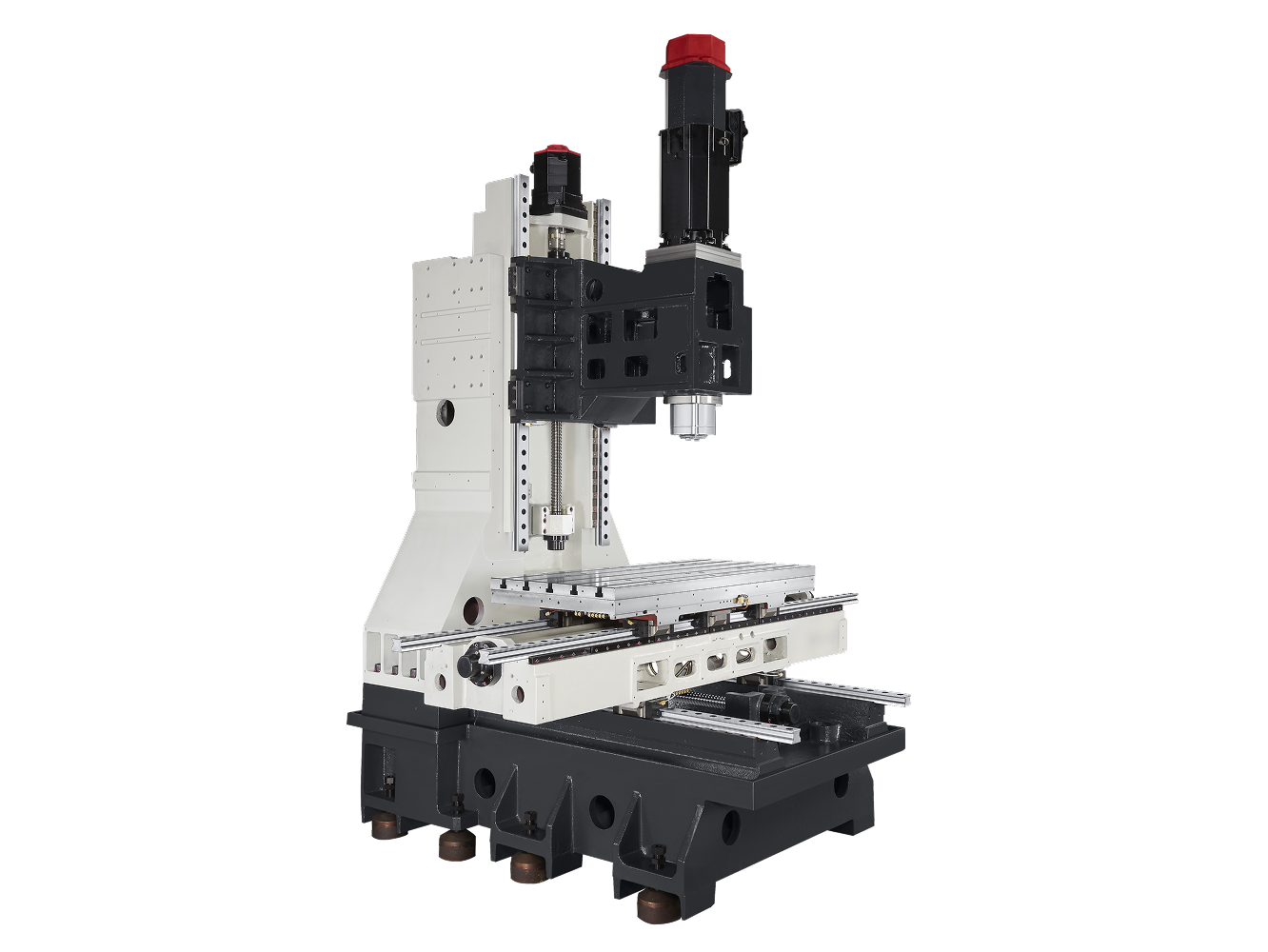

高刚性结构
床身、立柱、鞍座等主要铸件均采用 Meehanite 级铸铁制成，并通过热处理消除内部应力，确保最佳的结构稳定性和定位精度。

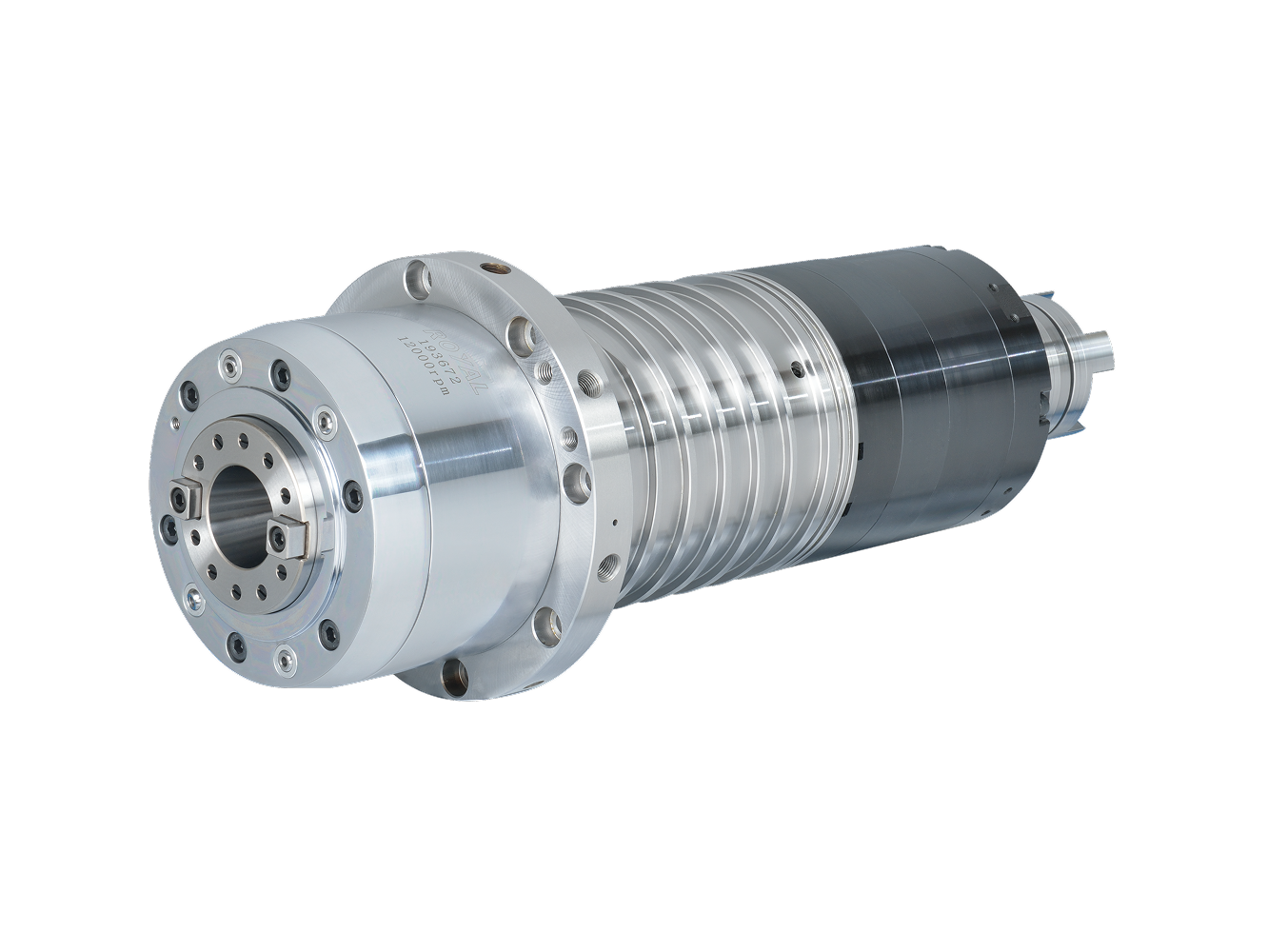

高速直驱主轴
大功率直驱主轴可限制高速旋转时的振动、噪音和功率损耗，实现优异的零件表面光洁度。
高速、高生产力
通过减少非切削时间并改善所有运动系统轴的加减速时间，实现更高的生产效率。
行程
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| X轴 | mm | 860 | 1067 | 1060 | 1270 | 1524 |
| Y轴 | mm | 520 | 610 | 520 | 660 | 762 |
| Z轴 | mm | 610 | 610 | 610 | 610 | 610 |
| 主轴端面至工作台距离 | mm | 115-725 | 141-751 | 115-725 | 150-760 | 120-730 |
工作台
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 尺寸 | mm | 1000 × 520 | 1270 × 610 | 1160 × 520 | 1500 × 660 | 1680 x 762 |
| 最大工作台负载 | kg | 500 | 1000 | 650 | 1360 | 1360 |
| T型槽（宽度 × 间距 × 数量） | mm | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 5 | 18 × 100 × 6 | 18 x 100 x 7 |
主轴
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 主轴类型 | - | 直結式 | 直結式 | 直結式 | 直結式 | 直結式 |
| 主轴转速 | rpm | 15 000 | 15 000 | 15 000 | 15 000 | 15 000 |
| 主轴马达功率（连续/间歇） | kW | 9 / 15 | 9 / 15 | 9 / 15 | 9 / 15 | 9 / 15 |
| 主轴锥度 | - | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 |
进给率
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 快速移动（X / Y / Z） | m/min | 36 / 36 / 24 (FANUC) | 36 / 36 / 24 | 36 / 36 / 24 (FANUC) | 36 / 36 / 24 | 36 / 36 / 24 |
| 切削进给率 | mm/min | 12 000 | 12 000 | 12 000 | 12 000 | 12 000 |
| 马达功率（X / Y / Z） | kW | 3.0 / 3.0 / 3.0 (FANUC) | 3.0 / 4.0 / 4.0 | 3.0 / 3.0 / 3.0 (FANUC) | 4.0 / 4.0 / 7.0 | 4.0 / 4.0 / 7.0 |
自动换刀系统
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 换刀系统类型 | - | 机械臂式 | 机械臂式 | 机械臂式 | 机械臂式 | 机械臂式 |
| 刀库容量 | 支 | 24 | 24 | 24 | 30 | 30 |
| 最大刀具直径 / 相邻空位 | mm | 75 / 125 | 75 / 125 | 75 / 125 | 75 / 125 | 75 / 125 |
| 最大刀具长度 | mm | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 | kg | 7 | 7 | 7 | 7 | 7 |
| 刀具柄部 | - | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 |
| 拉刀螺杆 | - | MAS 407 | MAS 407 | MAS 407 | MAS 407 | MAS 407 |
空间与系统需求
| 项目 | 单位 | VC0852 | VC1000 | VC1052 | VC1200 | VC1500 |
|---|---|---|---|---|---|---|
| 气压 | kgf/cm² | 6 | 6 | 6 | 6 | 6 |
| 电力消耗 | kVA | 30 | 30 | 30 | 35 | 50 |
| 机器净重 | kg | 5 500 | 6 750 | 5 800 | 9 000 | 11000 |
VC0852
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4寸控制器 |
| 2 | 15000转/分，BBT40，直接驱动主轴 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主轴空气喷射 |
| 5 | 切削空气喷射 |
| 6 | 主轴油冷却器 |
| 7 | 自动集中润滑系统 |
| 8 | 带提升排气管的排屑螺旋输送机 |
| 9 | 全封闭防溅护罩 |
| 10 | 工作灯 |
| 11 | 指示塔灯 |
| 12 | 冷却液枪和空气枪 |
| 13 | 冷却液冲洗系统 |
| 14 | 冷却液箱 |
| 15 | 手动脉冲产生器（MPG） |
| 16 | 以太网和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 调平螺栓和垫片 |
| 20 | 操作手册 |
| 21 | 一年机器保修（主轴保修依主轴制造商） |
| 22 | 控制器保修（控制器保修依控制器制造商） |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80VA，10.4寸控制器 |
| 2 | 海德汉TNC7，15寸控制器 |
| 3 | 32刀，手臂式 |
| 4 | 主轴内冷却（30bar） |
| 5 | 油水分离器 |
| 6 | 油雾装置 |
| 7 | 油雾收集器 |
| 8 | 电气柜空调 |
| 9 | 刀具长度测量系统 |
| 10 | 工件测量系统 |
| 11 | 第四/五轴旋转工作台 |
| 12 | 链条式排屑输送机 |
| 13 | 刮板式排屑输送机 |
| 14 | 变压器 |
| 15 | CE标志（仅限CE地区） |
VC1000
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus 10.4寸控制器 |
| 2 | 15000转/分，BBT40，直接驱动主轴 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主轴空气喷射 |
| 5 | 切削空气喷射 |
| 6 | 主轴油冷却器 |
| 7 | 自动集中润滑系统 |
| 8 | 带提升排气管的排屑螺旋输送机 |
| 9 | 全封闭防溅护罩 |
| 10 | 工作灯 |
| 11 | 指示塔灯 |
| 12 | 冷却液枪和空气枪 |
| 13 | 冷却液冲洗系统 |
| 14 | 冷却液箱 |
| 15 | 手动脉冲产生器（MPG） |
| 16 | 以太网和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 调平螺栓和垫片 |
| 20 | 操作手册 |
| 21 | 一年机器保修（主轴保修依主轴制造商） |
| 22 | 控制器保修（控制器保修依控制器制造商） |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80A，10.4寸控制器 |
| 2 | 海德汉TNC7，24寸控制器 |
| 3 | 40刀，手臂式 |
| 4 | 三轴线性尺 |
| 5 | 主轴内冷却（30bar） |
| 6 | 油水分离器 |
| 7 | 油雾装置 |
| 8 | 油雾收集器 |
| 9 | 电气柜空调 |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四/五轴旋转工作台 |
| 13 | 刮板式排屑输送机 |
| 14 | 链条式排屑输送机 |
| 15 | 变压器 |
| 16 | CE标志（仅限CE地区） |
VC1052
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4寸控制器 |
| 2 | 15000转/分，BBT40，直接驱动主轴 |
| 3 | 24刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主轴空气喷射 |
| 5 | 切削空气喷射 |
| 6 | 主轴油冷却器 |
| 7 | 自动集中润滑系统 |
| 8 | 全封闭防溅护罩 |
| 9 | 带提升排气管的排屑螺旋输送机 |
| 10 | 工作灯 |
| 11 | 指示塔灯 |
| 12 | 冷却液枪和空气枪 |
| 13 | 冷却液冲洗系统 |
| 14 | 冷却液箱 |
| 15 | 手动脉冲产生器（MPG） |
| 16 | 以太网和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 调平螺栓和垫片 |
| 20 | 操作手册 |
| 21 | 一年机器保修（主轴保修依主轴制造商） |
| 22 | 控制器保修（控制器保修依控制器制造商） |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80VA，10.4寸控制器 |
| 2 | 海德汉TNC7，24寸控制器 |
| 3 | 32刀，手臂式 |
| 4 | 主轴内冷却（30bar） |
| 5 | 油水分离器 |
| 6 | 油雾装置 |
| 7 | 油雾收集器 |
| 8 | 三轴线性尺 |
| 9 | 电气柜空调 |
| 10 | 工件测量系统 |
| 11 | 刀具长度测量系统 |
| 12 | 第四轴旋转工作台 |
| 13 | 刮板式排屑输送机 |
| 14 | 链条式排屑输送机 |
| 15 | 变压器 |
| 16 | CE标志（仅限CE地区） |
VC1200
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4寸控制器 |
| 2 | 15000转/分，BBT40，直接驱动主轴 |
| 3 | 30刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主轴空气喷射 |
| 5 | 切削空气喷射 |
| 6 | 主轴油冷却器 |
| 7 | 自动集中润滑系统 |
| 8 | 全封闭防溅护罩 |
| 9 | 链条式排屑输送机 |
| 10 | 工作灯 |
| 11 | 指示塔灯 |
| 12 | 冷却液枪和空气枪 |
| 13 | 冷却液冲洗系统 |
| 14 | 冷却液箱 |
| 15 | 手动脉冲产生器（MPG） |
| 16 | 以太网和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 调平螺栓和垫片 |
| 20 | 操作手册 |
| 21 | 一年机器保修（主轴保修依主轴制造商） |
| 22 | 控制器保修（控制器保修依控制器制造商） |
VC1200
| 编号 | 标准配件 |
|---|---|
| 1 | FANUC 0iMF Plus，10.4寸控制器 |
| 2 | 15000转/分，BBT40，直接驱动主轴 |
| 3 | 30刀，BBT40/CAT40/SK40，手臂式 |
| 4 | 主轴空气喷射 |
| 5 | 切削空气喷射 |
| 6 | 主轴油冷却器 |
| 7 | 自动集中润滑系统 |
| 8 | 全封闭防溅护罩 |
| 9 | 链条式排屑输送机 |
| 10 | 工作灯 |
| 11 | 指示塔灯 |
| 12 | 冷却液枪和空气枪 |
| 13 | 冷却液冲洗系统 |
| 14 | 冷却液箱 |
| 15 | 手动脉冲产生器（MPG） |
| 16 | 以太网和RS-232C接口 |
| 17 | 电气柜热交换器 |
| 18 | 工具包 |
| 19 | 调平螺栓和垫片 |
| 20 | 操作手册 |
| 21 | 一年机器保修（主轴保修依主轴制造商） |
| 22 | 控制器保修（控制器保修依控制器制造商） |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80VA，10.4寸控制器 |
| 2 | 海德汉TNC7，24寸控制器 |
| 3 | 40刀，手臂式 |
| 4 | 主轴内冷却（30bar） |
| 5 | 油水分离器 |
| 6 | 油雾装置 |
| 7 | 油雾收集器 |
| 8 | 电气柜空调 |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 三轴线性尺 |
| 12 | 第四/五轴旋转工作台 |
| 13 | 刮板式排屑输送机 |
| 14 | 变压器 |
| 15 | CE标志（仅限CE地区） |
| 编号 | 选配配件 |
|---|---|
| 1 | 三菱M80VA，10.4寸控制器 |
| 2 | 海德汉TNC7，24寸控制器 |
| 3 | 40刀，手臂式 |
| 4 | 主轴内冷却（30bar） |
| 5 | 油水分离器 |
| 6 | 油雾装置 |
| 7 | 油雾收集器 |
| 8 | 电气柜空调 |
| 9 | 工件测量系统 |
| 10 | 刀具长度测量系统 |
| 11 | 三轴线性尺 |
| 12 | 第四/五轴旋转工作台 |
| 13 | 刮板式排屑输送机 |
| 14 | 变压器 |
| 15 | CE标志（仅限CE地区） |
