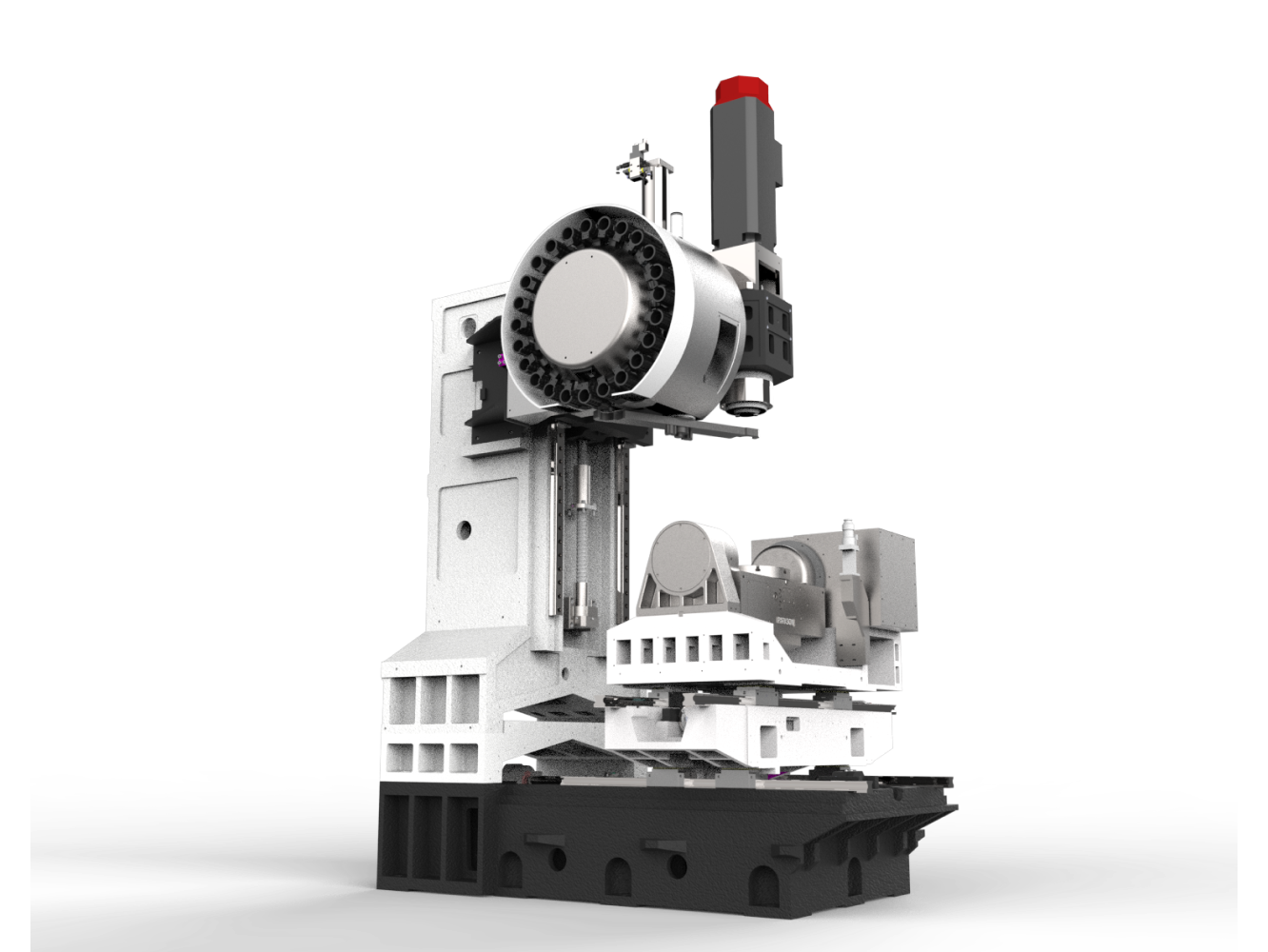

Takumi UC 系列五轴立式加工中心，专为市场上小型及中型零件的高精度精加工而设计，适用于动态模具、汽车、航空航天、医疗及定制加工等领域。UC 系列机床占地面积紧凑，能够加工长度最多达 430 毫米、重量最高达 200 公斤的工件。

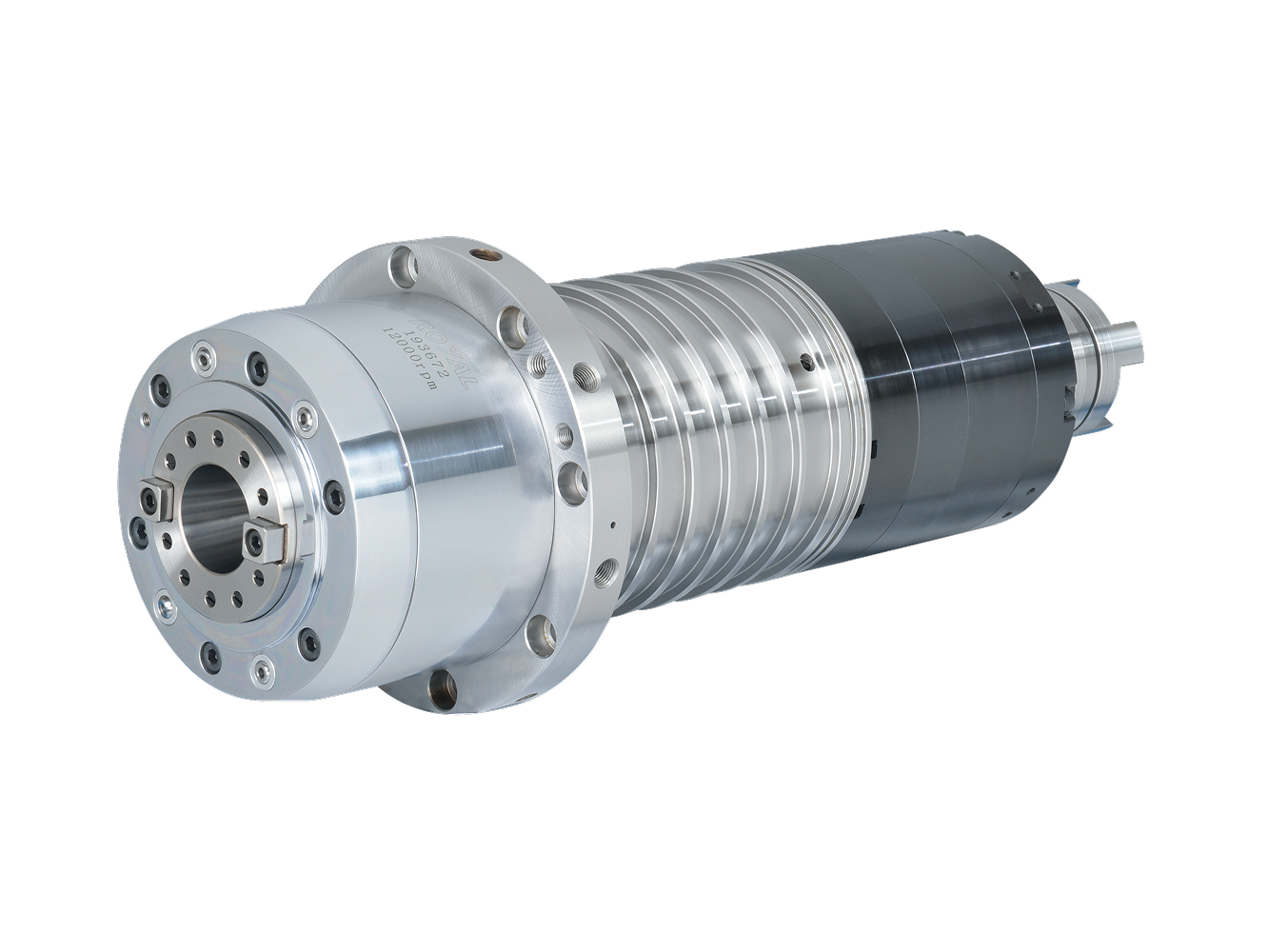

高速直驱主轴
高功率直驱主轴在高速旋转时限制振动、噪音和功率损耗，以实现优异的零件表面光洁度。
高刚性结构
床身、立柱、鞍座和其他主要铸件均采用米汉纳铸铁制成，并通过热处理消除内部应力，以确保最佳的结构稳定性和定位精度。

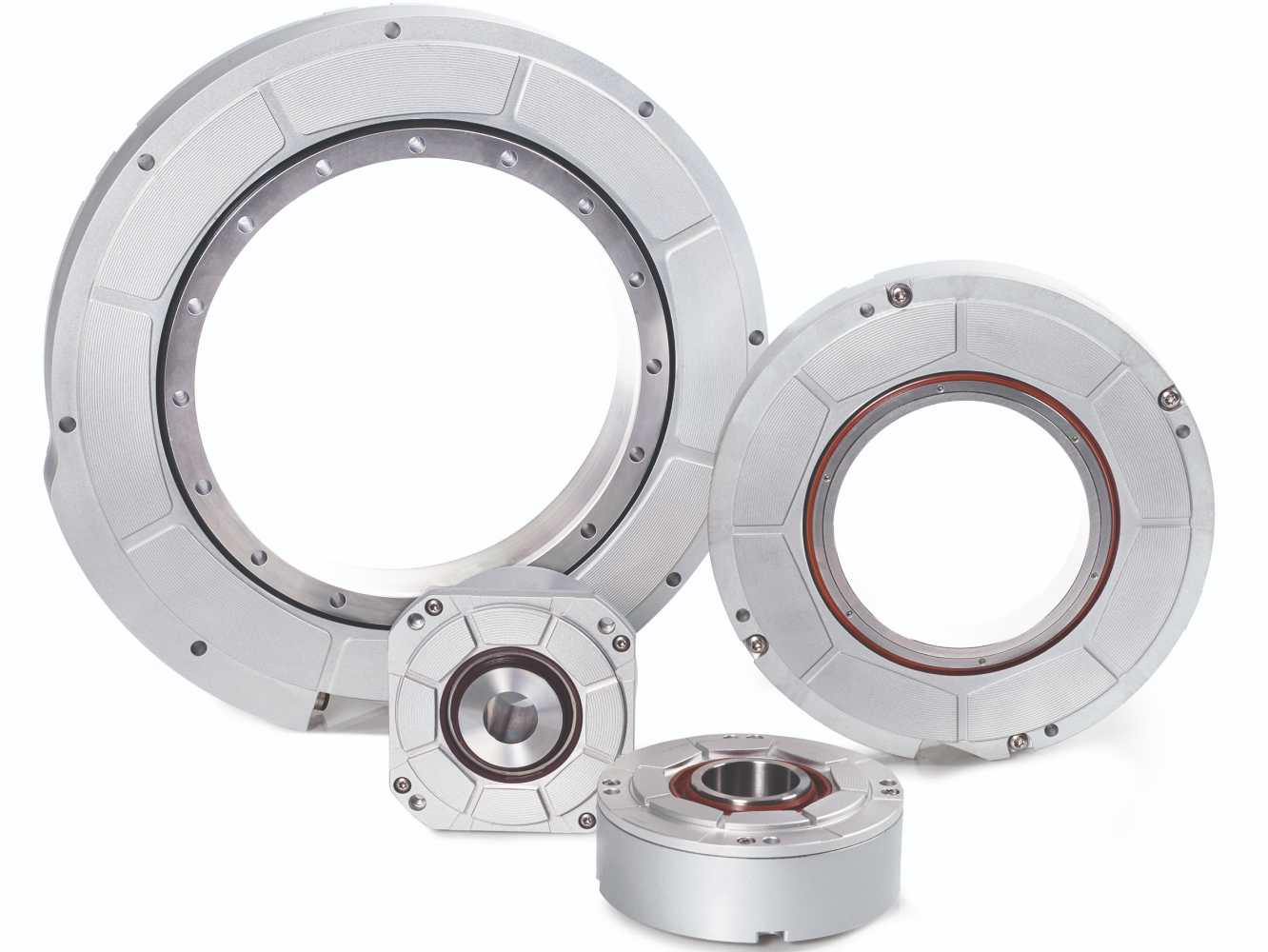

A/C轴旋转编码器作为标准配备
两个轴都配备了海德汉旋转编码器，可实现精确的±5角秒定位精度。
旋转轴的精度是竞争机型的两倍，可在远离旋转中心加工时实现更高的精度性能。
行程
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| X轴 | mm | 440 | 560 |
| Y轴 | mm | 520 | 610 |
| Z轴 | mm | 610 | 520 |
| 主轴端面至工作台距离 | mm | 65 – 675 | 90 – 610 |
工作台
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 尺寸 | mm | Ø250 | Ø320 |
| 工作台负载能力 | kg | 0° : 100 / 90° : 75 | 0° : 200 / 90° : 100 |
| T型槽（宽度 × 数量） | mm | N°4 WIDTH 12 - 90° | N°4 WIDTH 12-90° |
主轴
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 主轴类型 | - | 直結式 | 直結式 |
| 主轴转速 | rpm | 15 000 | 15 000 |
| 主轴马达功率 | kW | 9 / 15 (S3-25%) | 9 / 15 (S3-25%) |
| 主轴锥度 | - | BBT40 | BBT40 |
进给率
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 快速移动（X/Y/Z） | m/min | 36 / 36 / 24 | 36 / 36 / 24 |
| 切削进给率 | mm/min | 12 000 | 12 000 |
| 三轴马达功率 (X/Y/Z) | kW | 3.0 / 4.0 / 4.0 | 3.0 / 4.0 / 4.0 |
旋转轴
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 旋转台直径 | mm | Ø250 | Ø320 |
| 旋转范围 | ° | 360 | 360 |
| 定位精度 | 秒 | ±5 | ±5 |
| 旋转速度 | rpm | 33.3 | 22.2 |
| 旋转扭矩 | Nm | 720 | 720 |
倾斜轴
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 旋转范围 | ° | +30 ~ -120 | +30 ~ -120 |
| 定位精度 | 秒 | ±5 | ±5 |
| 旋转速度 | rpm | 22.5 | 16.7 |
| 旋转扭矩 | Nm | 1080 | 1440 |
自动换刀系统与刀库
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 刀库类型 | - | 机械臂式 | 机械臂式 |
| 刀库容量 | 支 | 24 | 24 |
| 最大刀具直径 / 相邻空位 | mm | 75 / 125 | 75 / 125 |
| 最大刀具长度 | mm | 280 | 280 |
| 最大刀具重量 | kg | 7 | 7 |
空间与系统需求
| 项目 | 单位 | UC250x | UC320x |
|---|---|---|---|
| 冷却液槽容量 | L | 360 | 360 |
| 气压 | kgf/cm² | 6 | 6 |
| 电力消耗 | kVA | 40 | 75 |
| 机器净重 | kg | 6 700 | 7 100 |
UC250x
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4"控制器 |
| 2 | 15000 rpm，BBT40 直結式 |
| 3 | 24T，手臂式刀库 |
| 4 | 旋转轴编码器 |
| 5 | 主轴油润滑系统 |
| 6 | 主轴冷却系统 |
| 7 | 中央自动润滑系统 |
| 8 | 主轴锥度气吹系统 |
| 9 | 切削冷却系统 |
| 10 | 全封闭防护罩 |
| 11 | 清洗枪和气枪 |
| 12 | 冷却液箱和冷却液冲洗系统 |
| 13 | 螺旋式排屑机 |
| 14 | 油水分离器 |
| 15 | 工作灯 |
| 16 | 三色信号灯 |
| 17 | 热交换器 |
| 18 | 地基垫和螺栓套件 |
| 19 | 工具套件 |
| 20 | 操作手册 |
| 21 | CE 认证 |
| 编号 | 选配配件 |
|---|---|
| 1 | Fanuc 31iMB / Heidenhain TNC620 / Takumi PC 控制台 |
| 2 | 32T |
| 3 | 三轴线性光学尺 |
| 4 | 电气柜空调（Heidenhain） |
| 5 | 刮板式排屑机 |
| 6 | 钢带式排屑机 |
| 7 | 主轴气冷系统 |
| 8 | 主轴冷却液系统（30bar） |
| 9 | 切削油雾冷却装置 |
| 10 | 油雾收集装置 |
| 11 | 主轴热补偿系统 |
| 12 | 自动刀具长度测量系统 |
| 13 | 自动工件测量系统 |
| 14 | 安全门 |
| 15 | 变压器 |
UC320x
| 编号 | 标准配件 |
|---|---|
| 1 | Fanuc 0iMF-Plus 10.4"控制器 |
| 2 | 15000 rpm，BBT40 直結式 |
| 3 | 24T，手臂式刀库 |
| 4 | 旋转轴编码器 |
| 5 | 主轴油润滑系统 |
| 6 | 主轴冷却系统 |
| 7 | 中央自动润滑系统 |
| 8 | 主轴锥度气吹系统 |
| 9 | 切削冷却系统 |
| 10 | 全封闭防护罩 |
| 11 | 清洗枪和气枪 |
| 12 | 冷却液箱和冷却液冲洗系统 |
| 13 | 螺旋式排屑机 |
| 14 | 油水分离器 |
| 15 | 工作灯 |
| 16 | 三色信号灯 |
| 17 | 电气箱热交换器 |
| 18 | 地基垫和螺栓套件 |
| 19 | 工具套件 |
| 20 | 操作手册 |
| 21 | CE 认证 |
| 编号 | 选配配件 |
|---|---|
| 1 | Fanuc 31iMB / Heidenhain TNC620 / Takumi PC 控制台 |
| 2 | 40刀 / 60刀 |
| 3 | 三轴线性光学尺 |
| 4 | 电气柜空调（Heidenhain） |
| 5 | 刮板式排屑机 |
| 6 | 钢带式排屑机 |
| 7 | 主轴气冷系统 |
| 8 | 主轴冷却液系统（30bar） |
| 9 | 切削油雾冷却装置 |
| 10 | 油雾收集装置 |
| 11 | 主轴热补偿系统 |
| 12 | 自动刀具长度测量系统 |
| 13 | 自动工件测量系统 |
| 14 | 安全门 |
| 15 | 变压器 |
