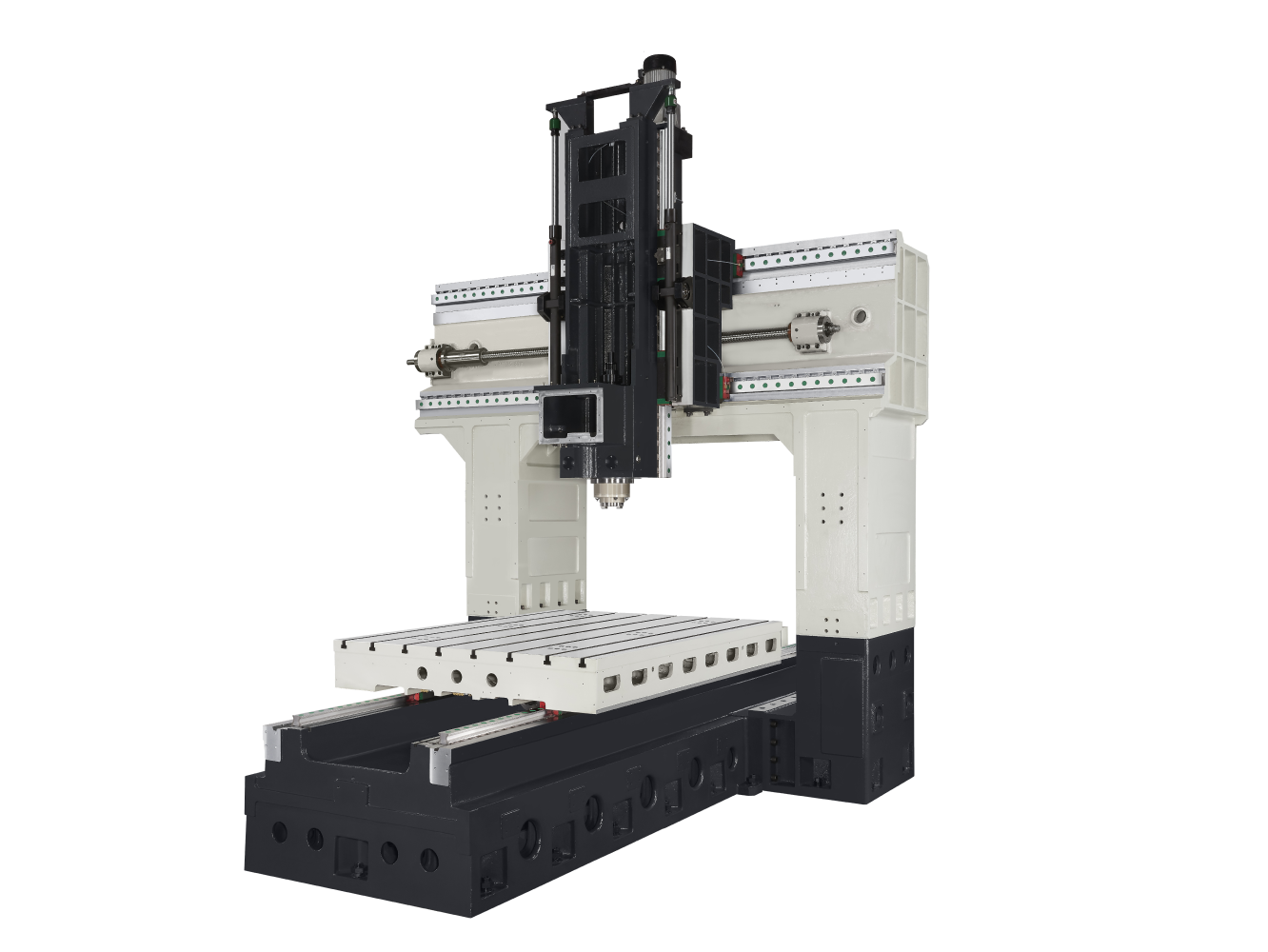

BC2116、BC3116

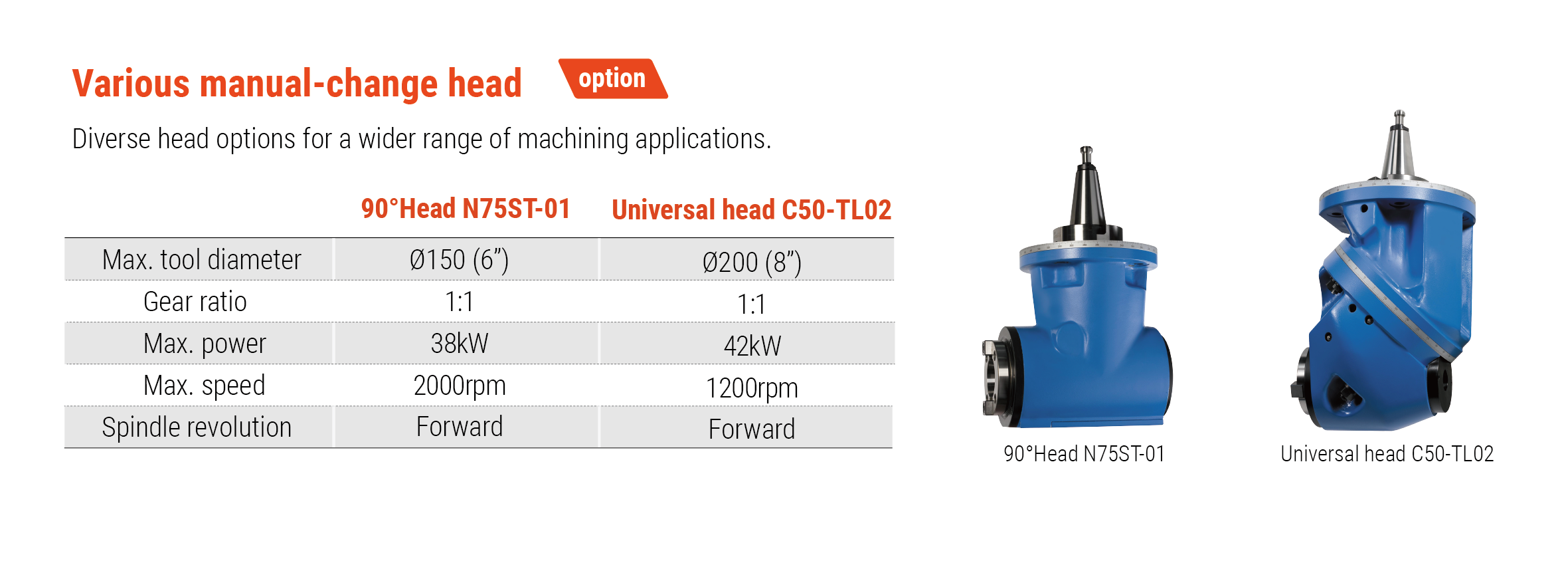

Takumi BC 系列双柱加工中心，专为大型零件及高精度模具的重切削加工而设计。得益于高刚性机架结构及多种手动换头配置，BC 系列能够满足更广泛的加工应用需求。

双柱结构

一体式设计提供更大的重量以吸收切削振动，并增加刚性。与基座的双重接触区域消除了 Y 轴的间隙，并减少了机器水平随时间变化的影响。

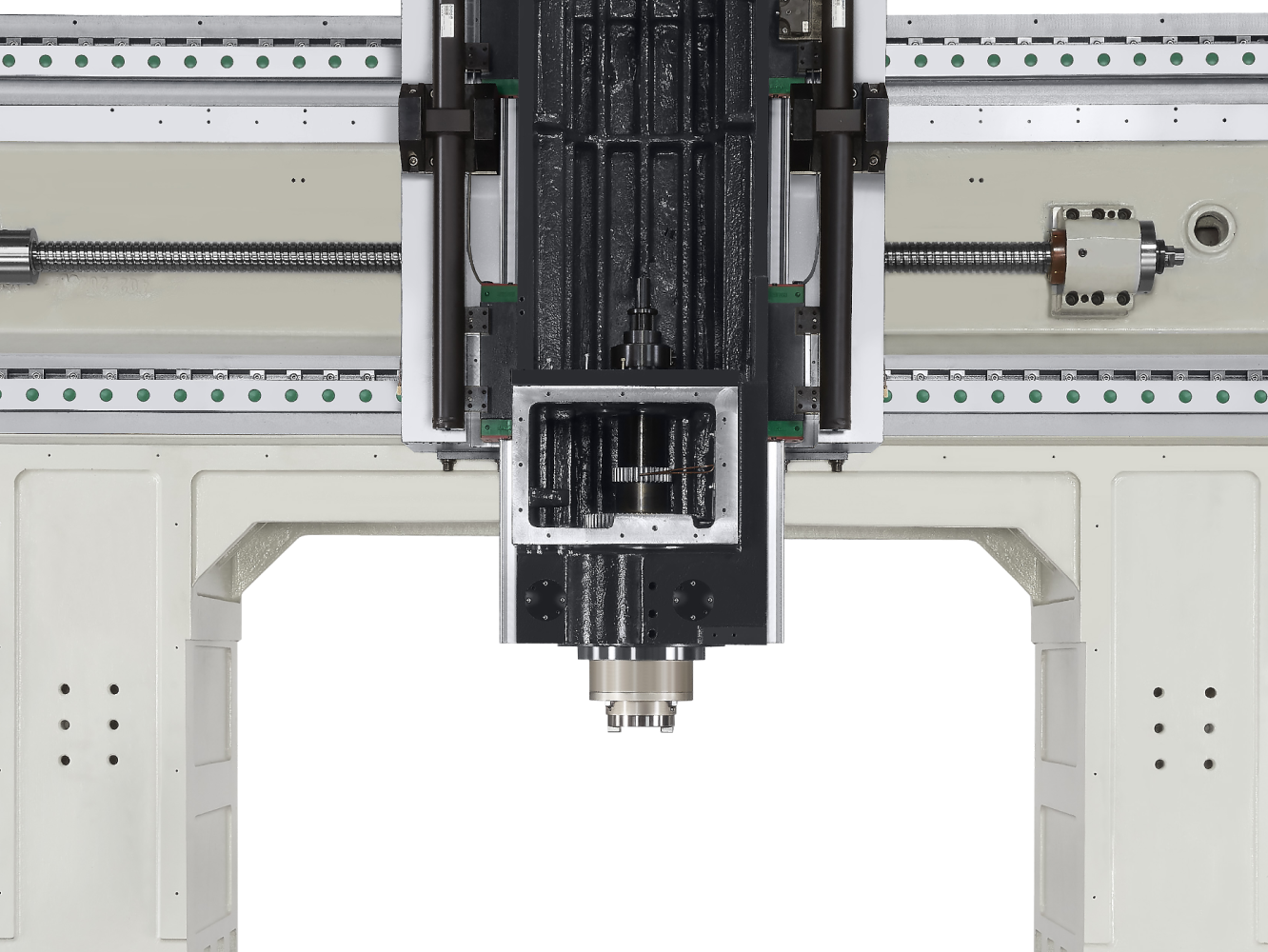

横梁上优异的梯状结构

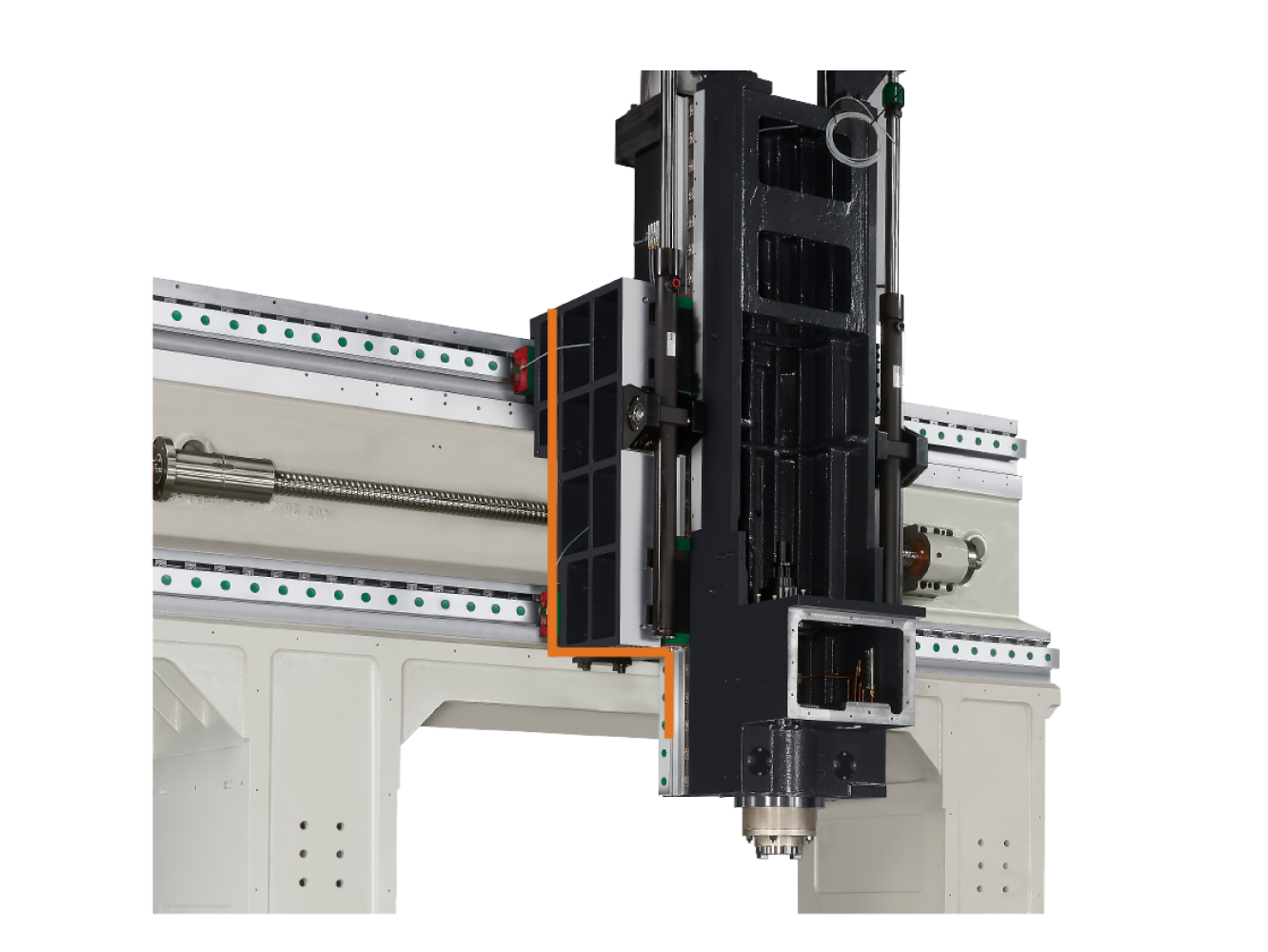

桥式结构采用"梯状设计"的头部铸件和鞍座，增加了刚性，减少了悬垂并消除了头部偏转。Y 轴横轨鞍座承载恒定重量，使切割速度更快，同时保持优异的零件表面光洁度。

主轴头上的双液压缸

Z 轴由 2 个液压缸平衡，以最小化电机的工作负载并实现更平滑的运动。

X轴上的大型基座与齿轮传动

X轴的超宽基座和加强筋工作台减少了振动，同时提高了加工稳定性。

X轴配备齿轮机构传动，确保重切削条件下的最佳刚性。

行程

项目	单位	BC2116	BC3116
X轴	mm	2100	3100
Y轴	mm	1600	1600
Z轴	mm	800	800
主轴端面至工作台距离	mm	200 – 1000	200 – 1000
主轴中心至立柱表面距离	mm	430	430
立柱间距	mm	1700	1700

工作台

项目	单位	BC2116	BC3116
尺寸	mm	2000 × 1500	3000 × 1500
最大负载	kg	8000	10 000
T型槽（宽度 × 间距 × 数量）	mm	22 × 200 × 8	22 × 200 × 8

主轴

项目	单位	BC2116	BC3116
主轴类型	-	齿轮式	齿轮式
主轴转速	rpm	6 000	6 000
马达功率（连续/间歇）	kW	22 / 26	22 / 26
主轴锥度	-	BT50	BT50

进给率

项目	单位	BC2116	BC3116
快速移动（X / Y / Z）	m/min	24 / 24 / 15	24 / 24 / 15
切削进给率	mm/min	10 000	10 000
马达功率（X / Y / Z）	kW	7 / 7 / 4	7 / 7 / 4

自动换刀系统

项目	单位	BC2116	BC3116
换刀系统类型	-	刀臂式	刀臂式
刀库容量	把	24	24
最大刀具直径/相邻空位	mm	125 / 215	125 / 215
最大刀具长度	mm	400	400
最大刀具重量	kg	15	15
刀具柄部	-	BT50	BT50

空间与系统需求

项目	单位	BC2116	BC3116
气压	kgf/cm²	6	6
电力消耗	kVA	55	55
机器净重	kg	24 000	28 000

亮点
